Tekhnik Komputer Jaringan

Device Driver

1. Pengertian Device Driver
Pemacu peranti (bahasa Inggris: Device driver) adalah istilah teknologi informasi yang mengacu kepada komponen perangkat lunak yang mengizinkan sebuah sistem komputer untuk berkomunikasi dengan sebuah perangkat keras. Sebagian besar perangkat keras, tidak akan dapat berjalan atau sama sekali tidak dapat berjalan tanpa driver yang cocok yang terinstal di dalam sistem operasi. Device driver, umumnya akan dimuat ke dalam ruangan kernel (kernelspace) sistem operasi selama proses booting dilakukan, atau secara sesuai permintaan (ketika ada intervensi pengguna atau memasukkan sebuah perangkat plug-and-play). Beberapa sistem operasi juga menawarkan device driver yang berjalan di dalam ruangan pengguna (userspace) sistem operasi. Beberapa driver telah dimasukkan ke dalam sistem operasi secara default pada saat instalasi, tapi banyak perangkat keras, khususnya yang baru, tidak dapat didukung oleh driver-driver bawaan sistem operasi. Adalah tugas pengguna yang harus menyuplai dan memasukkan driver ke dalam sistem operasi. Driver juga pada umumnya menyediakan layanan penanganan interupsi perangkat keras yang dibutuhkan oleh perangkat keras.

Hal yang perlu diketahui adalah bahwa perangkat keras komputer pada umumnya membutuhkan abstraksi. Perangkat yang sama saja mungkin dapat berbeda. Para pembuat perangkat keras merilis model-model baru yang menyediakan reliabilitas yang lebih baik atau performa yang lebih tinggi. Model baru tersebut seringnya dikontrol secara berbeda dari model yang sebelumnya. Komputer dan sistem operasi komputer tidak dapat diharapkan untuk mengetahui bagaimana cara kerja perangkat tersebut, apalagi jika memang terdapat banyak perangkat, baik itu untuk saat ini maupun untuk masa yang akan datang. (www.wikipedia.org)

2. Fungsi Device Driver
Device driver, dibuat dengan tujuan untuk mentranslasikan fungsi-fungsi sistem operasi ke dalam perintah yang dimiliki oleh perangkat yang bersangkutan. Secara teoritis, sebuah perangkat yang baru, yang umumnya dikontrol dengan menggunakan cara yang baru dapat bekerja dengan normal jika memang terdapat device driver yang cocok. Driver yang baru ini akan menjamin bahwa perangkat yang bersangkutan dapat beroperasi seperti biasa dari sudut pandang sistem operasi.

3. Device Driver yang Umum Diinstall di Komputer
Ketika proses instalasi sistem operasi (OS) telah selesai dilakukan, maka dapat dilihat hasilnya, apakah semua komponen device dapat digunakan atau tidak? Apabila device dapat digunakan, misalnya komponen chipset, VGA, sound, USB dll. berarti komponen tersebut telah terinstall driver ketika sedang dilakukan proses instalasi sistem operasi (OS) pada komputer tersebut. Kalau diurut proses instalasi adalah sebagai berikut:

· Membuat/menghapus partisi HDD;

· Memformat HDD;

· Menentukan konfigurasi komputer (regional setting, memasukkan CD key pada Windows XP dll.);

· Proses pengcopyan file sistem operasi (OS);

· Proses pendeteksian device driver. Apabila terdeteksi devicenya, maka secara otomatis akan diinstall dengan menggunakan driver yang terdapat pada database sistem operasi (OS). Apabila tidak terdeteksi maka proses instalasi sistem operasi (OS) dilanjutkan ke langkah berikutnya;

· Menentukan date/time setting;

· Restart komputer dan selesai

Adapun device driver yang umum diinstall di komputer sebagai berikut:

· VGA

· Sound

· Chipset

· Kartu jaringan (NIC)

· Kartu jaringan Wifi

· Webcam

· Kartu ekstensi tambahan (card reader internal)

4. Cara Mengetahui Device Driver
Untuk mengetahui driver komponen komputer ada 2 cara, yaitu:

· Mendeteksi secara manual, yaitu dengan melihat langsung jenis driver yang terdapat pada komponen tersebut. Hal-hal yang menjadi ukuran untuk mengetahui pada umumnya adalah: nama komponen, type komponen. Misalnya kalau di notebook biasanya tertulis di samping keyboard laptop (ext : Asus, Ndivia, GEForce, ATI dll) yang biasanya juga berdampingan letaknya dengan sistem operasi yang dianjurkan;

· Mendeteksi secara otomatis, yaitu dengan menggunanakan software tertentu untuk mendeteksi device driver tersebut. Misalnya software yang digunakan adalah Driver Fetch, Everest, Driver Cecker dll. Pendeteksian device driver secara otomatis dapat dilakukan secara online, syaratnya komputer harus connect dengan internet, misalnya:Driver Agent.

Cara melakukan instalasi device driver.

Proses instalasi dapat dilakukan 2 cara, yaitu:

1. Cara manual;

2. Cara otomatis

Cara Manual

1. Masuk ke Device Manager dengan cara klik tombol Start, cari My Computer, klik kanan dan pilih Properties. Lanjutkan dengan klik tab Hardware dan klik Device Manager;

2. Setelah itu, cari device yang belum terinstall di komputer. Klik kanan device tersebut kemudian pilih Update Driver;

3. Pada point di bawahnya, anda bisa memilih apa saja karena ini tidak terlalu penting. Lanjutkan dengan klik tombol Next;

4. Langkah yang paling penting, pilih Install from a list or specific location (Advanced). Lanjutkan dengan klik tombol Next;

5. Jangan beri tanda pada bagian Search removable media (floppy, CDROM) dan beri tanda pada bagian Includes this location in the search. Klik tombol Browse dan arahkan folder ke D:\Driver\Backup-DriverNama-Device (Asumsi penyimpanan sebelumnya);

6. Klik tombol Next sampai system bisa mengenali driver dari device yang anda masukkan dan tunggu sampai proses selesai.

7. Kalau semua sudah selesai, klik tombol OK. Jika komputer anda meminta merestart komputer, ikuti saja hal tersebut.

Sekarang anda sudah bisa menginstall driver tanpa harus menggunakan utilitas file executable dari driver asli. Selain itu “sifat manja” yang biasanya hanya tinggal sekali klik untuk menginstall driver sudah bisa ditinggalkan dan digantikan dengan yang lebih “expert”.
Referensi: Fast n Cheap

Cara instalasi device driver secara otomatis.
Langkah instalasi driver secara otomatis dapat dilakukan 2 cara, yaitu:

1. Cara offline;

2. Cara online

Cara Offline
Langkah untuk instalasi device driver secara offline, yaitu dengan menggunakan software tertentu, misalnya DRP (Driver Pack) 2012. Driver Pack merupakan software berlisensi yang berfungsi untuk mendeteksi device driver yang terdapat dalam komputer dan secara otomatis menginstall driver komponen tersebut yang diambil dari database device driver Driver pack. Cara Online
Instalasi secara online dapat dilakukan dengan mengunjungi situs penyedia driver. Langkah kerjanya adalah sebagai berikut:

1. Mengunjungi situs penyedia, misalnya Driver Agent:

2. Selanjutnya, lakukan download software Driver Agent untuk mendeteksi dan melakukan scanning device driver yang terkoneksi dengan internet;

3. Selanjutnya situs penyedia akan memberikan report (hasil) dari proses scanning;

4. Langkah terakhir, lakukan update driver secara online.

Dual Core

Dual Core ("Inti Ganda") adalah penggunaan dua buah inti (core) prosesordalam sebuah kemasan prosesor konvensional. Dual core (inti prosesor) ditempatkan pada sebuah CPU untuk meningkatkan kinerjanya. Setiap core ini tidak lebih cepat dibanding CPU biasa dengan clockspeed yang sama, tetapi semua proses perhitungan dibagi kepada 2 inti prosesor tersebut.

Execute Disable Bit

Execute Disable Bit adalah teknologi milik intel yang diterapkan pada prosesor untuk mencegah kode program jahat untuk masuk dalam buffer memori. teknologi ini untuk menangkal virus yang bekerja dengan memanfaatkan memori sistem.

Fitur Execute Disable Bit bisa diaktifkan melalui BIOS pada Motherboard yang mendukungnya.

Enhanced Virus Protection (EVP) / Execute Disable (XD) bit is a feature that prevents execution of malicious code in program data memory. The feature works only when it is supported by an operating system. Worms and other malware programs often use buffer overrun method to get unauthorized access to protected system resources, such as local or privileged computer accounts. This method targets programs that accept input data from untrusted sources, store the data in program's memory, and do not verify the length of stored data. Such programs can be easily exploited:

Malware provides very long text (called "payload") as input data for a program. This text is always longer than the size of memory allocated for input data, and it always contains malicious executable code. When the program stores the payload in program's data memory, it overwrites part of program's data memory that was not supposed to be overwritten.The payload is usually crafted in such a way that, when stored in program's data memory, it changes how control is transferred between different parts of the program. As a result, instead of proceeding with normal program execution, at some point the program transfers control to the malicious code stored in the payload.

Enhanced Virus Protection and Execute Disable bit features allow the operating system to mark program data memory as non-executable. So, when program control is transferred to the malicious code in program's data memory, the microprocessor stops program execution and transfers control back to the operating system. Enhanced Virus Protection, sometimes called NX-bit, is a name used by AMD. Intel uses Execute Disable bit name. Both features are compatible with each other.

12 Cache

Cache memory adalah memory berukuran kecil berkecepatan tinggi yang berfungsi untuk menyimpan sementara instruksi dan/atau data (informasi) yang diperlukan oleh prosesor. Boleh dikatakan bahwa cache memory ini adalah memory internal prosesor. Cache memory ini berbasis SRAM yang secara fisik berukuran kecil dan kapasitas tampung datanya juga kecil atau sedikit. Pada saat ini, cache memory ada 3 jenis, yaitu L1 cache, L2 cache, dan L3 cache.letak L2 cache, ada yang menyatu dengan chip prosesor, ada pula yang terletak di luar chip prosesor, yaitu di motherboard dekat dengan posisi dudukan prosesor. Pada era prosesor intel 80486 atau sebelumnya, letak L2 cache kebanyakan berada di luar chip prosesor. Chip cache terpisah dari prosesor, berdiri mandiri dekat chip prosesor. Sejak era prosesor Intel Pentium, letak L2 cache ini sudah terintegrasi dengan chip prosesor (menyatu dengan keping prosesor). Posisi L2 cache selalu terletak antara L1 cache dengan memori utama (RAM). Sedangkan L3 cache belum diimplementasikan secara umum pada semua jenis prosesor. Hanya prosesor-prosesor tertentu yang memiliki L3 cache.
Cache memory yang letaknya terpisah dengan prosesor disebut cache memory non integrated atau diskrit (diskrit artinya putus atau terpisah). Cache memory yang letaknya menyatu dengan prosesor disebut cache memory integrated, on-chip, atau on-die (integrated artinya bersatu/menyatu/ tergabung, on-chip artinya ada pada chip).

Speed Sheet

Spreadsheet adalah sebuah program aplikasi komputer interaktif untuk organisasi dan analisis data dalam bentuk tabel. Spreadsheet dikembangkan sebagai simulasi komputerisasi akuntansi lembar kertas. Program ini beroperasi pada data yang direpresentasikan sebagai sel dari array, yang diselenggarakan dalam baris dan kolom. Setiap sel dari array adalah elemen model-view-controller yang dapat berisi baik numerik atau data teks, atau hasil dari formula yang secara otomatis menghitung dan menampilkan nilai berdasarkan isi sel lain.
Pengguna spreadsheet dapat membuat perubahan dalam nilai yang disimpan dan mengamati efek pada nilai-nilai dihitung. Hal ini membuat spreadsheet berguna untuk “apa-jika” analisis karena banyak kasus dapat cepat diselidiki tanpa perhitungan manual membosankan. Software spreadsheet modern dapat memiliki beberapa lembar interaktif, dan dapat menampilkan data baik sebagai teks dan angka, atau dalam bentuk grafik.
Selain operasi dasar aritmatika dan fungsi matematika, spreadsheet modern yang menyediakan built-in fungsi untuk operasi keuangan dan statistik umum. Perhitungan seperti net present value atau deviasi standar dapat diterapkan pada data tabular dengan fungsi diprogram dalam formula. Program spreadsheet juga menyediakan ekspresi kondisional, fungsi untuk mengkonversi antara teks dan angka, dan fungsi yang beroperasi pada string teks.
Spreadsheets sekarang telah menggantikan sistem berbasis kertas di seluruh dunia bisnis. Meskipun mereka pertama kali dikembangkan untuk tugas-tugas akuntansi atau pembukuan, mereka sekarang digunakan secara ekstensif dalam konteks di mana daftar tabular dibangun, diurutkan dan berbagi.
VisiCalc adalah spreadsheet elektronik pertama pada microcomputer, dan itu membantu mengubah komputer Apple II menjadi sistem populer dan banyak digunakan. Lotus 1-2-3 adalah spreadsheet terkemuka ketika DOS adalah sistem operasi yang dominan. Excel kini memiliki pangsa pasar terbesar pada platform Windows dan Macintosh.
Berikut Program Spreadsheet Yang paling populer dan banyak digunakan saat ini:

1. Microsoft Excel

Microsoft mengembangkan Excel pada platform Macintosh selama beberapa tahun, dan kemudian porting ke Windows 2.0. Platform Windows 3.x dari awal 1990-an memungkinkan untuk Excel untuk mengambil pangsa pasar dari Lotus. Pada saat Lotus menanggapi dengan produk-produk Windows yang dapat digunakan, Microsoft telah mulai merakit Office suite mereka. Dimulai pada pertengahan 1990-an terus berlanjut sampai saat ini, Microsoft Excel telah mendominasi pasar spreadsheet elektronik komersial.

2.Open Source Software

Gnumeric adalah, program spreadsheet cross-platform gratis yang merupakan bagian dari GNOME Free Software Desktop Project. OpenOffice.org Calc danLibreOffice Calc yang sangat erat kaitannya (dengan menggunakan lisensi LGPL) bebas dan open source spreadsheet.

3. Spreadsheet Berbasis Web

Dengan munculnya teknologi web canggih seperti Ajax sekitar tahun 2005, generasi baru spreadsheet online telah muncul. Dilengkapi dengan pengalaman pengguna yang kaya aplikasi Internet, yang terbaik berbasis web spreadsheet online memiliki banyak fitur yang terlihat pada aplikasi spreadsheet dekstop. Beberapa dari mereka seperti Office Web Apps, Zohoatau Google Spreadsheets juga memiliki multi-user fitur kolaborasi yang kuat dan / atau menawarkan update real time dari sumber terpencil seperti harga saham dan nilai tukar mata uang.

Font Side Bus

FSB ( Front Side Bus ) yang sering juga di sebut sebagai system bus adalah jalur (bus) yang secara fisik menghubungkan prosesor dengan chipset northbridge pada motherboard. Jalur ini sebagai tempat lintasan data / informasi yang di wujudkan dalam bentuk sinyal-sinyal elektronis. Jalur ini merupakan jalur dua arah, artinya aliran data / informasi bisa berjalan dari prosesor menuju motherboard atau sebaliknya. FSB juga menghubungkan dengan memori utama.

Bandwith maksimum FSB ditentukan lebar FSB (wide FSB),frekuensi FSB dan jumlah transfer perdetik (transfer/tick). Misalkan lebar FSB 32 bit (setara 4 byte) dengan frekuensi 200 MHz dan 4 transfer perdetik. Bandwith maksimumnya adalah :

Lebar FSB x Frekuensi FSB x jumlah transfer perdetik

= 4 x 200 x 4

= 3200 Mega byte perdetik

Maknanya adalah jumlah data maksimum yang bisa dialirkan oleh FSB adalah 3200 MB perdetik. Makin besar bandwith FSB makin cepat computer bekerja. Namun, hal ini juga bergantung pada kemampuan komponen-komponen lain dalam mendukung kerja computer (prosesor). Misalnya Cache memory,memory utama,teknologi-teknologi lain yang terkantung dalam prosesor itu sendiri.

“ Bandwith adalah jumlah data maksimum yang dapat dipindahkan

Dalam satuan waktu tertentu.Biasanya diukur dengan satuan byte

Perdetik ,bit perdetik,atau tingkatan satuan yang lebih besar.

Misalnya Megabyte perdetik. Gigabyte perdetik. Satuan ini tergantung

Besar data aatau sesuai keperluan pemakai/penghitungnya.”

Komputer transfer perdetik yang dimiliki FSB tergantung teknologi yang digunakan pada prosesor tersebut. Misalnya teknologi GLT+ mampu melakukan 2 transfer perdetik. EVG melakukan 4 transfer perdetik, sedangkan teknologi AGLT+ mampu mencapai 8 transfer perdetik.

FSB merupakan ‘ Tulang Punggung ‘ hubungan antara prosesor dengan chipset pada motherboard, karena melalui FSB inilah keduanya saling mengirim dan menerima data informasi. Melalui system bus chipset berhubungan ke komponen lain yang terhubung motherboard. FSB digunakan untuk mengomunikasikan antara motherboard dengan komponen lainnya.

Patut di ingat bahwa semua system bus (PCI,AGP,MEMORY) pada motherboard terhubung ke chipset, sehingga dapat dikatakan bahwa chipset menjadi titik sentral koneksi system bus pada motherboard. Dengan demikian tidaklah salah bila disebutkan bahwa FSB menghubungkan prosesor dengan komponen (device) lain dalam satu system computer melalui chipset yang ada pada motherboard.

“FSB merukan jalur penghubung antara prosesor dengan

Memori utama,juga penghubung antara prosesor dengan

Chipset (north bridge) pada motherboard.”

Clock

Clock Speed adalah tingkatan atau kecepatan Processor dalam pengolahan data. Clock Speed biasanya di ukur dalam Megahertz atau Gigahertz. 1 Megahertz sama dengan satu juta siklus perdetik,sedangkan 1 Gigahertz sama dengan satu milyar siklus perdetik. Itu berarti Processor 1.8GHz memiliki dua kali kecepatan Clock processor 900MHz

Hal penting yang harus di catat bahwa CPU dengan Prcessor 1.8GHz belum tentu lebih ceat dari CPU yang memiliki Processor 900 MHz. Hal ini karena processor yang berbeda sering menggunakan arsitektur yang berbeda pula.

Sebagai contoh, satu processor mungkin memerlukan siklus Clock lebih untuk menyelesaikan instruksi perkalian dari processor lain. Jika CPU 1.8GHz memerlukan 4 siklus untuk menyelesaikan perkalian, sedangkan CPU 900 MHz memerlukan 7 siklus. Maka,processor 1.8 GHz dua kali lebih cepat dari processor 900 MHz. Sebaliknya,jika processor 1.8 GHz membutuhkan lebih banyak siklus untuk melakukan instruksi, hal itu membuat processor 1.8 GHz lebih lambat 2x dari kecepatan 900 MHz dalam pengolahan data.

Faktor faktor lain yang mempengaruhi kecepatan ialah Bus komputer,ukuran Cache,kecepatan RAM, dan kecepatan Hard Drive yang juga mempengaruhi kecepatan/kinerja mesin komputer. Oleh karena itu, Clock Speed processor merupakan bagian yang signifikan untuk mengukur kecepatan komputer. Namun,hal itu bukan satu satunya faktor penting untuk mengukur kecepatan pada komputer

AMD Athlon XP

The Athlon XP mikroprosesor dariAMD adalah generasi ketujuh 32-bit CPU ditargetkan pada pasar konsumen.

· Athlon XP menggunakan ganda data rate(DDR) front side bus yang berarti bahwa kecepatan transfer data aktual bus dua kali clock rate fisiknya. Benar data rate FSB, 200, 266, 333 atau 400 MT / s,digunakan dalam tabel dan tarif jam fisik yang sesuai adalah 100, 133, 166 atau 200 MHz, masing-masing. Pengganda dalam tabel di atas berlaku untuk clock rate fisik, bukan kecepatan transfer data yang benar.

· kuantitas Minimal dikirim.

· Digunakan hanya di Hewlett Packard komputer pribadi. The Inquirer melaporkan bahwa prosesor Athlon 3200 + FSB333 AXDA3200KV4D digunakan di Hewlett Packard d325 bisnis desktop komputer (Link).

· Dirilis dengan jumlah yang sangat terbatas, kemungkinan besar OEM-satunya CPU.

· The XP 2900+ adalah chip OEM Barton (Made for SystemMax).

· Untuk prosesor tradisional, termasuk semua prosesor K7, multiplier adalah nilai dikalikan dengan frekuensi FSB untuk mendapatkan tingkat clock prosesor. Prosesor K8, termasuk Socket 754 Athlon XP-M, memiliki memory controller terintegrasi pada CPU mati, menggantikan konsep tradisional FSB. The memory controller berjalan pada frekuensi yang sama seperti CPU itu sendiri, dan mampu menjalankan sistem memori pada 200 MHz (menggunakan tongkat PC-3200 memory) atau pada frekuensi rendah (bila menggunakan lebih lambat PC-1600, PC-2100 atau PC- 2700 RAM). Antara CPU dan chipset, HyperTransport digunakan, berjalan pada 800 MHz pada Socket 754. The multiplier sini berlaku untuk 200 MHz jam sistem frekuensi, bukanHyperTransport frekuensi.

AMD Athlon 64

AMD Athlon 64 adalah mikroprosesor 64-bit berdasarkan arsitektur K8 dan dirancang untuk komputer desktop. Mikroprosesor ini mencakup semua fitur dasar dari K8 mikro-arsitektur, seperti membagi 128 KB tingkat 1 cache, eksklusif 512 KB atau 1 MB level 2 cache, teknologi AMD64, Perlindungan Virus Enhanced, dan dukungan untuk instruksi SSE2. Set instruksi SSE3 ditambahkan ke semua Athlon 64 prosesor dengan revisi inti E3 atau lambat. Untuk antarmuka dengan memori dan periferal perangkat semua Athlon 64 CPU menggunakan memory controller terintegrasi dan satu link HyperTransport bukan Front-Side Bus. Kinerja kontroler memori terintegrasi dan link HyperTransport secara bertahap ditingkatkan dengan pengenalan paket dan soket jenis baru:

754-pin paket / Socket 754 prosesor - prosesor ini termasuk single-channel DDR SDRAM memori controller dan satu link HyperTransport 800 MHz.939-pin paket / Socket 939 - memory controller upgrade ke dual-channel controller, yang menyediakan dua kali lebih banyak bandwidth memory dibandingkan dengan socket 754 - hingga 6,4 GB / s tergantung pada jenis memori. Frekuensi link HyperTransport meningkat menjadi 1.000 MHz.940-pin paket / Socket AM2 - socket ini menambahkan dukungan untuk memori DDR2 SDRAM, yang secara efektif menggandakan bandwidth memori hingga 12,8 GB / sec. Harap dicatat bahwa 940-pin prosesor untuk socket AM2 tidak kompatibel dengan socket yang lebih tua 940, meskipun kedua soket memiliki jumlah yang sama dari lubang pin.

AMD Athlon X2

The AMD Athlon X2 keluarga mikroprosesor terdiri dari mikroprosesor berdasarkan pada kedua Athlon 64 X2 danPhenom keluarga prosesor. Prosesor Athlon X2 asli yang rendah daya Athlon 64 X2 prosesor Brisbane, sedangkan prosesor yang lebih baru dirilis di Q2 2008 didasarkan pada K10 prosesor Kuma.

Intel

Intel Corporation
adalah sebuah perusahaan multinasional yang berpusat di AS dan terkenal dengan rancangan dan produksi mikroprosesor dan mengkhususkan dalam sirkuit terpadu. Intel juga membuat kartu jaringan, chipset papan induk, komponen, dan alat lainnya. Intel memiliki projek riset yang maju dalam seluruh aspek produksi semikonduktor, termasuk MEMS. Intel mengganti logo dan slogannya pada 1 Januari 2006. Slogan lamanya “Intel inside” diganti dengan “Intel Leap ahead”. B.     JENIS-JENIS PROSESOR INTEL
Sebenarnya jenis-jenis prosesor yang dikeluarkan Intel banyak sekali sejak tahun 1971, yang disebut dengan microprocessor 4004, kemudian perkembangan yang sangat pesat sampai tahun 1993 dengan munculnya gerasi Pentium yaitu Intel Pentium. 1.      1993 : Intel® Pentium® Processor
Processor generasi baru yang mampu menangani berbagai jenis data seperti suara, bunyi, tulisan tangan, dan foto. 2.      1995 : Intel® Pentium® Pro Processor
Processor yang dirancang untuk digunakan pada aplikasi server dan workstation, yang dibuat untuk memproses data secara cepat, processor ini mempunyai 5,5 jt transistor yang tertanam. 3.      1997 : Intel® Pentium® II Processor
Processor Pentium II merupakan processor yang menggabungkan Intel MMX yang dirancang secara khusus untuk mengolah data video, audio, dan grafik secara efisien. Terdapat 7.5 juta transistor terintegrasi di dalamnya sehingga dengan processor ini pengguna PC dapat mengolah berbagai data dan menggunakan internet dengan lebih baik. 4.      1998 : Intel® Pentium II Xeon® Processor
Processor yang dibuat untuk kebutuhan pada aplikasi server. Intel saat itu ingin memenuhi strateginya yang ingin memberikan sebuah processor unik untuk sebuah pasar tertentu. 5.      1999 : Intel® Celeron® Processor
Processor Intel Celeron merupakan processor yang dikeluarkan sebagai processor yang ditujukan untuk pengguna yang tidak terlalu membutuhkan kinerja processor yang lebih cepat bagi pengguna yang ingin membangun sebuah system computer dengan budget (harga) yang tidak terlalu besar. Processor Intel Celeron ini memiliki bentuk dan formfactor yang sama dengan processor Intel jenis Pentium, tetapi hanya dengan instruksi-instruksi yang lebih sedikit, L2 cache-nya lebih kecil, kecepatan (clock speed) yang lebih lambat, dan harga yang lebih murah daripada processor Intel jenis Pentium. Dengan keluarnya processor Celeron ini maka Intel kembali memberikan sebuah processor untuk sebuah pasaran tertentu. 6.      1999 : Intel® Pentium® III Processor
Processor Pentium III merupakan processor yang diberi tambahan 70 instruksi baru yang secara dramatis memperkaya kemampuan pencitraan tingkat tinggi, tiga dimensi, audio streaming, dan aplikasi-aplikasi video serta pengenalan suara. 7.      1999 : Intel® Pentium® III Xeon® Processor
Intel kembali merambah pasaran server dan workstation dengan mengeluarkan seri Xeon tetapi jenis Pentium III yang mempunyai 70 perintah SIMD. Keunggulan processor ini adalah ia dapat mempercepat pengolahan informasi dari system bus ke processor , yang juga mendongkrak performa secara signifikan. Processor ini juga dirancang untuk dipadukan dengan processor lain yang sejenis. 8.      2000 : Intel® Pentium® 4 Processor
Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu menembus kecepatan hingga 3.06 GHz. Pertama kali keluar processor ini berkecepatan 1.5GHz dengan formafactor pin 423, setelah itu intel merubah formfactor processor Intel Pentium 4 menjadi pin 478 yang dimulai dari processor Intel Pentium 4 berkecepatan 1.3 GHz sampai yang terbaru yang saat ini mampu menembus kecepatannya hingga 3.4 GHz. 9.      2001 : Intel® Xeon® Processor
Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan khusus untuk berperan sebagai computer server. Processor ini memiliki jumlah pin lebih banyak dari processor Intel Pentium 4 serta dengan memory L2 cache yang lebih besar pula. 10.   2001 : Intel® Itanium® Processor
Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada server dan workstation serta pemakai tertentu. Processor ini sudah dibuat dengan struktur yang benar-benar berbeda dari sebelumnya yang didasarkan pada desain dan teknologi Intel’s Explicitly Parallel Instruction Computing ( EPIC ). 11.   2002 : Intel® Itanium® 2 Processor
Itanium 2 adalah generasi kedua dari keluarga Itanium 12.   2003 : Intel® Pentium® M Processor
Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™. Intel Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah komputer yang mudah dibawa kemana-mana. 13.   2004 : Intel Pentium M 735/745/755 processors
Dilengkapi dengan chipset 855 dengan fitur baru 2Mb L2 Cache 400MHz system bus dan kecocokan dengan soket processor dengan seri-seri Pentium M sebelumnya. 14.   2004 : Intel E7520/E7320 Chipsets
7320/7520 dapat digunakan untuk dual processor dengan konfigurasi 800MHz FSB, DDR2 400 memory, and PCI Express peripheral interfaces. 15.   2005 : Intel Pentium 4 Extreme Edition 3.73GHz
Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan sesuatu yang lebih dari komputernya, processor ini menggunakan konfigurasi 3.73GHz frequency, 1.066GHz FSB, EM64T, 2MB L2 cache, dan HyperThreading. 16.   2005 : Intel Pentium D 820/830/840
Processor berbasis 64 bit dan disebut dual core karena menggunakan 2 buah inti, dengan konfigurasi 1MB L2 cache pada tiap core, 800MHz FSB, dan bisa beroperasi pada frekuensi 2.8GHz, 3.0GHz, dan 3.2GHz. Pada processor jenis ini juga disertakan dukungan HyperThreading. 17.   2006 : Intel Core 2 Quad Q6600
Processor untuk type desktop dan digunakan pada orang yang ingin kekuatan lebih dari komputer yang ia miliki memiliki 2 buah core dengan konfigurasi 2.4GHz dengan 8MB L2 cache (sampai dengan 4MB yang dapat diakses tiap core ), 1.06GHz Front-side bus, dan thermal design power ( TDP ) 18.   2006 : Intel Quad-core Xeon X3210/X3220
Processor yang digunakan untuk tipe server dan memiliki 2 buah core dengan masing-masing memiliki konfigurasi 2.13 dan 2.4GHz, berturut-turut , dengan 8MB L2 cache ( dapat mencapai 4MB yang diakses untuk tiap core ), 1.06GHz Front-side bus, dan thermal design power (TDP) 19.   Core i3
Core i3 memiliki 4 inti processor, yang artinya bisa mengerjakan 4 kerja komputer sekaligus karena dengan menggunakan Core i3 sama dengan menggunakan 4 komputer dalam satu mesin. Selain itu ada technology Turbo Boost, untuk meningkatkan kerja komputer tanpa perlu menggunakan Over clock, dengan menggunakan Intel Core i3, penggunaan listrik jadi lebih hemat, karena Processor ini secara otomatis menggunakan watt yang lebih sedikit dibandingkan processor sebelumnya dan mengatur penggunaan energi untuk komputer sehingga lebih hemat listrik.http://www.rembes.com/2010/08/keunggulan-core-i3.html 20.   Core i5 dan Core i7
ntel Hyper Threading : Memberikan user 4-way dan 8-way dalam pemrosesan multitask yang mengijinkan setiap core pada prosessor untuk bekerja pada 2 pekerjaan sekaligus dalam waktu yang bersamaan. ( Pada Core i3, i5 dan i7 ). 21.   Core i9
Core i9 adalah processor terbaru intel, dengan spesifikasi memiliki 6 core dengan kecepatan 2.8 Ghz dengan L2 256KB X 6 dan L3 12MB. Procesor Gulftown ternyata lebih hemat power dibanding Corei 7 dan Core 2 Quad pada kecepatan yang sama. Tidak itu saja, Core i9 lebih dingin hampir 8 derajat dibandingkan Core 2 Quad, Core i5 dan Core i7. Untuk gaming kelas FPS, Core i9 memiliki angka relatif. Test benchmark game FarCry 2 dan Unreal Tournament dipegang oleh Core i9, disusul Core i7, Corei 5, Core 2 Quad dan terakhir Phenom II X4. Game Left 4 Dead unggul oleh Core i5, diisusul Core 2 Quad, Phenom II X4, Core i9 (Gulftown) dan terakhir Core i7. C.     KEUNGGULAN PROSESOR INTEL
Pada beberapa jenis prosesor intel di atas sebenarnya sudah diberikan beberapa penjelasan tentang keunggulan intel sesuai dengan spesifikasinya. Namun secara umum prosesor intel memiliki enggulan antara lain:

1. Temperatur pada Intel dapat diatur oleh processornya sendiri (processor akan mengurangi kecepatan jika processor terlalu panas.

2. Pipeline pada intel lebih panjang dibanding prosesor lain seperti AMD

3. Intel menang di brand image dan marketnya.

4. Pada prosesor Intel Pentium 4 harga standard, kinerjanya lumanyan cepat.

5. Beberapa uji joba permorma ternyata prosesor intel lah yang kuat dalam hal apapun disbanding prosesor lain (AMD).

6. Prosesor Intel lebih kuat dari porsesor AMD pada aplikasi multimedia,

Intel Turbo Boost : Meningkatkan performa dengan meningkatkan frekuensi core sesuai dengan permintaan pemakai secara otomatis. ( Core i5 dan i7 ). Contoh : Processor Intel Core i-7 720QM memiliki clock speed sebesar 1.60 GHz untuk minimum. Ketika menjalankan aplikasi yang membutuhkan clock speed yang tinggi. Processor secara otomatis meningkatkan clock speed hingga 2.93 GHz maksimum clock speednya. Dan ketika tidak dibutuhkan maka otomatis clock speednya akan menurun di angka minimum clock speed. Ibarat Speedometer semakin di gas semakin cepat jalannya kendaraan.
Intel HD Graphics : Grafik yang sudah high definition. Dibandingkan dengan Intel Graphics pada Core 2 Duo, Pada core-i grafiknya sudah jauh lebih bagus karena sudah HD. ( Pada Core i3, i5 dan i7 ). Maksimum Memory pada RAM hingga 16GB ( Maksimum memory tergantung dari masing – masing tipe processor ).
Sudah Menggunakan module DDR3 dengan FSB 1066 MHz.

· Core i3 = Pada core i3 hanya memiliki 2 Core, Hyperthreading ( 4 Way )

· Core i5 = Pada core i5 memiliki 2 Core, Hyperthreading ( 4 Way ) dan Turbo Boost

· Core i7 = Pada core i7 memiliki 4 Core, Hyperthreading ( 8 Way ) dan Turbo Boost

Core i9 lebih dingin hampir 8 derajat dibandingkan Core 2 Quad, Core i5 dan Core i7. Untuk gaming kelas FPS, Core i9 memiliki angka relatif. Test benchmark game FarCry 2 dan Unreal Tournament dipegang oleh Core i9, disusul Core i7, Corei 5, Core 2 Quad dan terakhir Phenom II X4. Game Left 4 Dead unggul oleh Core i5, diisusul Core 2 Quad, Phenom II X4, Core i9 (Gulftown) dan terakhir Corei7. D. KELEMAHAN PROSESOR INTEL
Beberapa kelemahan prosesor intel antara lain:

1. Lemah untuk urusan grafis , gaming dan program 3D bila dibanding dengan AMD misalnya.

2. Untuk menggunakan prosesor Intel anda harus mengeluarkan banyak biaya apalagi dengan performanya tinggi yang di hasilkan oleh prosesor Intel yaitu Intel i7

Cara Menginstal Driver Secara Manual

1. Buka Properties Komputer. Kalau di Windows XP, klik kanan My Computer dan pilih Properties. Kalau di Windows 7, klil tombol Start, Pilih Computer, klik kanan dan pilih Properties.
2. Selanjutnya, klik tombol Device Manager.
3. Klik kanan salah satu device yang drivernya belum teinstall dengan sempurna dan lanjutkan dengan memilih Update Driver.

4. Pada bagian Welcome to the Hardware Update Wizard, pilih Yes this time only dan lanjutkan dengan klik tombol Next.
5. Selanjutnya, pilih Install from list or specific location (Advanced) yang diikuti dengan klik tombol Next.
6. Pada bagian Please choose your search and installation options, klik tombol Browse dan pilih di mana lokasi di mana sobat menyimpan file driver.

7. Setelah lokasi file driver sudah ketemu, lanjukan dengan klik tombol OK yang diikuti dengan tombol Next. Pastikan sobat sudah memilih folder yang tepat sebelum melanjutkan proses install driver.
8. Tunggu sampai proses selesai dan terakhir klik tombol Finish.

9. Jika komputer/notebook sobat meminta restart, ikuti saja prosesnya agar keseluruhan proses update bsia berjalan dengan maksimal.

Intel 80286

Prosesor Intel 80286 atau cukup disingkat menjadi "286" atau iAPX 286adalah sebuah mikroprosesor 16-bit, yang dibuat oleh Intel Corporationmenggunakan mikroarsitektur Intel x86. Prosesor ini merupakan prosesor pengganti prosesor Intel 80186 dan Intel 80188. Chip ini pertama kali diperkenalkan pada tahun 1 Februari 1982, dan langsung digunakan pada komputer IBM PC/AT pada tahun 1982. Chip ini mengandung 134000transistor. Kecepatan pemrosesan yang ditawarkan oleh prosesor ini adalah 6 MHz atau 8 MHz, lebih cepat daripada Intel 8088 yang berjalan pada kecepatan 4.77 MHz. Versi terakhirnya memiliki kecepatan hingga 12,5 MHz (AMD danHarris Corporation kemudian menerbitkan prosesor yang setara secara arsitektural dengan kecepatan yang melebihi prosesor Intel 80286, yakni 20 MHz [AMD] dan 25 MHz [Harris]). Prosesor ini populer digunakan di dalam komputer IBM PC/AT dan yang kompatibel dengannya selama pertengahan dekade 1980-an hingga awal dekade 1990-an.

Sistem yang menggunakan prosesor ini lebih cepat dibanding pendahulunya, karena memang prosesor ini lebih efisien dalam eksekusi instruksi. Menurut Intel, prosesor Intel 8086 dan Intel 8088membutuhkan 12 siklus detak (clock cycle) untuk melakukan satu instruksi, tetapi prosesor ini dapat melakukannya dalam 4,5 siklus detak. Selain itu, prosesor ini pun dapat menangani data hingga 16-bitpada satu waktunya, sehingga kekuatan pemrosesan prosesor ini pun jauh jika dibandingkan dengan pendahulunya.

Chip ini memiliki dua mode operasi, yakni real mode dan protected mode. Dua metode tersebut sama sekali berbeda, sehingga 286 menyerupai dua chipberbeda. Ketika berjalan pada real mode, prosesor ini berjalan seperti layaknya prosesor Intel 8086 dan 8088, sehingga kompatibilitas pun terjaga. Sedangkan pada protected mode, yang merupakan modus asli dari prosesor ini, 286 dapat mengakses memori lebih besar daripada 1 MB (hingga 1 Gigabyte, secara teoritis meski Intel hanya mengimplementasikan 16 MB saja). Meski sistem operasi DOS dapat menggunakan RAM tambahan dengan menggunakan extended memoryemulation, sedikit saja komputer yang diperkuat dengan prosesor ini dilengkapi dengan RAM yang mencapai satuan megabyte.

Prosesor Intel 80286 didesain untuk menjalankan banyak aplikasi multitasking, yang mencakup aplikasi komunikasi (seperti halnya PBX otomatis), sistem dengan banyak pengguna (multiple-user system), serta kontrol proses waktu nyata (real-time process control).

Kelemahan signifikan dari 286 adalah chip ini tidak dapat melakukanswitching dari protected mode ke real modetanpa adanya restarting pada komputer, meski ia dapat melakukan switching darireal mode ke protected mode tanparestarting. Hal ini telah dikoreksi pada prosesor Intel 80386.

Perkembangan Prosesor

PC didesain berdasar generasi-generasi CPU yang berbeda. Intel bukan satu-satunya perusahaan yang membuat CPU, meskipun yang menjadi pelopor diantara yang lain. Pada tiap generasi yang mendominasi adalah chip-chip Intel, tetapi pada generasi kelima terdapat beberapa pilihan selain chip Intel.

Processor merupakan bagian sangat penting dari sebuah komputer, yang berfungsi sebagai otak dari komputer. Tanpa processor komputer hanyalah sebuah mesin dungu yang tak bisa apa-apa. Processor yang kita pakai saat ini sudah sangat cepat sekali. Tentu saja untuk mencapai kecepatan sampai saat ini processor tersebut mengalami perkembangan. Nah berikut perkembangan processor mulai dari generasi 4004 microprocessor yang di pakai pada mesin penghitung Busicom sampai dengan intel Quad-core Xeon.

Perkembangan processor diawali oleh processor intel pada saat itu hanya satu² nya microprocessor yang ada. Tetapi pada saat ini sudah banyak beredar processor dari produsen yang lain, sehingga user sudah bisa mendapatkan processor yang beragam.

1. Microprocessor 4004 (1971)

Processor di awali pada tahun 1971 dimana intel mengeluarkan processor pertamanya yang di pakai pada mesin penghitung buscom. Ini adalah penemuan yang memulai memasukan system cerdas kedalam mesin. Processor ini dinamakan microprocessor 4004. Chip intel 4004 ini mengawali perkembangan CPU dengan mempelopori peletakan seluruh komponen mesin hitung dalam satu IC. Pada saat ini IC mengerjakan satu tugas saja.

2. Microprocessor 8008 (1972)

Pada tahun 1972 intel mengeluarkan microprocessor 8008 yang berkecepatan hitung 2 kali lipat dari MP sebelumnya. MP ini adalah mp 8 bit pertama. Mp ini juga di desain untuk mengerjakan satu pekerjaan saja.

3. Microprocessor 8080 (1974)

Pada tahun 1974 intel kembali mengeluarkan mp terbaru dengan seri 8080. Pada seri ini intel melakukan perubahan dari mp multivoltage menjadi triple voltage, teknologi yang di pakai NMOS, lebih cepat dari seri sebelumnya yang memakai teknologi PMOS. Mp ini adalah otak pertama bagi komputer yang bernama altair.Pada saat ini pengalamatan memory sudah sampai 64 kilobyte. Kecepatanya sampai 10X mp sebelumnya.
Tahun ini juga muncul mp dari produsen lain seperti MC6800 dari Motorola -1974, Z80 dari Zilog -1976 (merupakan dua rival berat), dan prosessor2 lain seri 6500 buatan MOST, Rockwell, Hyundai, WDC, NCR dst.

GENERASI 1 (Processor 8088 dan 8086)

Processor 8086 (1978) merupakan CPU 16 bit pertama Intel yang menggunakan bus sistem 16 bit. Tetapi perangkat keras 16 bit seperti motherboard saat itu terlalu mahal, dimana komputer mikro 8 bit merupakan standart. Pada 1979 Intel merancang ulang CPU sehingga sesuai dengan perangkat keras 8 bit yang ada. PC pertama (1981) mempunyai CPU 8088 ini. 8088 merupakan CPU 16 bit, tetapi hanya secara internal. Lebar bus data eksternal hanya 8 bit yang memberi kompatibelan dengan perangkat keras yang ada.

Sesungguhnya 8088 merupakan CPU 16/8 bit. Secara logika prosesor ini dapat diberi nama 8086SX. 8086 merupakan CPU pertama yang benar-benar 16 bit di keluarga ini.

GENERASI 2 Processor 80286

286 (1982) juga merupakan prosessor 16 bit. Prosessor ini mempunyai kemajuan yang relatif besar dibanding chip-chip generasi pertama. Frekuensi clock ditingkatkan, tetapi perbaikan yang utama ialah optimasi penanganan perintah. 286 menghasilkan kerja lebih banyak tiap tik clock daripada 8088/8086. Pada kecepatan awal (6 MHz) berunjuk kerja empat kali lebih baik dari 8086 pada 4.77 MHz. Belakangan diperkenalkan dengan kecepatan clock 8,10,dan 12 MHz yang digunakan pada IBM PC-AT (1984). Pembaharuan yang lain ialah kemampuan untuk bekerja pada protected mode/mode perlindungan – mode kerja baru dengan “24 bit virtual address mode”/mode pengalamatan virtual 24 bit, yang menegaskan arah perpindahan dari DOS ke Windows dan multitasking. Tetapi anda tidak dapat berganti dari protected kembali ke real mode / mode riil tanpa mere-boot PC, dan sistem operasi yang menggunakan hal ini hanyalah OS/2 saat itu.

GENERASI 3 Processor 80386 DX

386 diluncurkan 17 Oktober 1985. 80386 merupakan CPU 32 bit pertama. Dari titik pandang PC DOS tradisional, bukan sebuah revolusi. 286 yang bagus bekerja secepat 386SX pertama-walaupun menerapkan mode 32 bit. Prosessor ini dapat mengalamati memori hingga 4 GB dan mempunyai cara pengalamatan yang lebih baik daripada 286. 386 bekerja pada kecepatan clock 16,20, dan 33 MHz. Belakangan Cyrix dan AMD membuat clones/tiruan-tiruan yang bekerja pada 40 MHz. 386 mengenalkan mode kerja baru disamping mode real dan protected pada 286. Mode baru itu disebut virtual 8086 yang terbuka untuk multitasking karena CPU dapat membuat beberapa 8086 virtual di tiap lokasi memorinya sendiri-sendiri. 80386 merupakan CPU pertama berunjuk kerja baik dengan Windows versi- versi awal. Processor 80386SX
Chip ini merupakan chip yang tidak lengkap yang sangat terkenal dari 386DX. Prosessor ini hanya mempunyai bus data eksternal 16 bit berbeda dengan DX yang 32 bit. Juga, SX hanya mempunyai jalur alamat 24. Oleh karena itu, prosessor ini hanya dapat mengalamati maksimum RAM 16 MB. Prosessor ini bukan 386 yang sesungguhnya, tetapi motherboard yang lebih murah membuatnya sangat terkenal. GENERASI 4 Processor 80486 DX

80486 dikeluarkan 10 April 1989 dan bekerja dua kali lebih cepat dari pendahulunya. Hal ini dapat terjadi karena penanganan perintah-perintah x86 yang lebih cepat, lebih-lebih pada mode RISC. Pada saat yang sama kecepatan bus dinaikkan, tetapi 386DX dan 486DX merupakan chip 32 bit. Sesuatu yang baru dalam 486 ialah menjadikan satu math coprocessor/prosesor pembantu matematis.
Sebelumnya, math co-processor yang harus dipasang merupakan chip 387 yang terpisah, 486 juga mempunyai cache L1 8 KB. Processor 80486 SX

Prosessor ini merupakan chip baru yang tidak lengkap. Math co-processor dihilangkan dibandingkan 486DX. Processor Cyrix 486SLC

Cyrix dan Texas Instruments telah membuat serangkaian chip 486SLC. Chip-chip tersebut menggunakan kumpulan perintah yang sama seperti 486DX, dan bekerja secara internal 32 bit seperti DX. Tetapi secara eksternal bekerja hanya pada 16 bit (seperti 386SX). Oleh karena itu, chip-chip tersebut hanya menangani RAM 16 MB. Lagipula, hanya mempunyai cache internal 1 KB dan tidak ada mathematical co-processor. Sesungguhnya chip-chip tersebut hanya merupakan perbaikan 286/386SX. Chip-chip tersebut bukan merupakan chip-chip clone. Chip-chip tersebut mempunyai perbedaan yang mendasar dalam arsitekturnya jika dibandingkan dengan chip Intel. Processor IBM 486SLC2
IBM mempunyai chip 486 buatan sendiri. Serangkaian chip tersebut diberi nama SLC2 dan SLC3. Yang terakhir dikenal sebagai Blue Lightning. Chip-chip ini dapat dibandingkan dengan 486SX Intel, karena tidak mempunyai mathematical coprocessor yang menjadi satu. Tetapi mempunyai cache internal 16 KB (bandingkan dengan Intel yang mempunyai 8 KB). Yang mengurangi unjuk kerjanya ialah antarmuka bus dari chip 386. SLC2 bekerja pada 25/50 MHz secara eksternal dan internal, sedangkan chip SLC3 bekerja pada 25/75 dan 33/100 MHz. IBM membuat chip-chip ini untuk PC mereka sendiri dengan fasilitas mereka sendiri, melesensi logiknya dari Intel. Perkembangan 486 Selanjutnya

DX4; Prosessor-prosessor DX4 Intel mewakili sebuah peningkatan 80486. Kecepatannya tiga kali lipat dari 25 ke 75 MHz dan dari 33 ke 100 MHz. Chip DX4 lainnya dipercepat hingga dari 25 ke 83 MHz. DX4 mempunyai cache internal 16 KB dan bekerja pada 3.3 volt. DX dan DX2 hanya mempunyai cache 8 KB dan memerlukan 5 volt dengan masalah panas bawaan. GENERASI 5 Pentium Classic (P54C)
Chip ini dikembangkan oleh Intel dan dikeluarkan pada 22 Maret 1993. Prosessor Pentium merupakan super scalar, yang berarti prosessor ini dapat menjalankan lebih dari satu perintah tiap tik clock. Prosessor ini menangani dua perintah tiap tik, sebanding dengan dua buah 486 dalam satu chip. Terdapat perubahan yang besar dalam bus sistem : lebarnya lipat dua menjadi 64 bit dan kecepatannya meningkat menjadi 60 atau 66 MHz. Sejak itu, Intel memproduksi dua macam Pentium yang bekerja pada sistem bus 60 MHz (P90, P120, P150, dan P180) dan sisanya, bekerja pada 66 MHz(P100, P133,P166, dan P200). Cyrix 6×86
Chip dari perusahaan Cyrix yang diperkenalkan 5 Februari 1996 ini merupakan tiruan Pentium yang murah. Chip ini kompatibel dengan Pentium, karena cocok dengan Socket 7. Cyrix memasarkan CPU-CPUnya dengan membandingkan pada frekuensi clock Intel. Cyrix 6×86 dikenal dengan unjuk kerja yang buruk pada floating pointnya. Cyrix mempunyai masalah saat menjalankan NT 4.0. AMD (Advanced Micro Devices)
Pentium-pentium AMD seperti chip-chip yang ditawarkan oleh Intel bersaing dengan ketat. AMD menggunakan teknologi- teknologi mereka sendiri. Oleh karena itu, prosesornya bukan merupakan clone-clone. AMD mempunyai seri sebagai berikut : – K5, dapat disamakan dengan Pentium-pentium Classic (dengan cache L1 16 KB dan tanpa MMX).
– K6, K6-2, dan K6-3 bersaing dengan Pentium MMX dan Pentium II.
– K7 Athlon, Agustus 1999, tidak kompatibel dengan Socket 7. AMD K5
K5 merupakan tiruan Pentium. K5 lama sebagai contoh dijual sebagai PR133 (Perform Rating). Maksudnya, bahwa chip tersebut akan berunjuk kerja seperti sebuah Pentium P133. Tetapi, hanya berjalan 100 MHz secara internal. Chip tersebut masih harus dipasang pada motherboard seperti sebuah P133. K5 AMD juga ada yang PR166. Chip ini dimaksudkan untuk bersaing dengan P166 Intel. Bekerja hanya pada 116.6 MHz (1.75 x 66 MHz) secara internal. Hal ini dikarenakan cache yang dioptimasi dan perkembangan-perkembangan baru lainnya. Hanya ada fitur yang tidak sesuai dengan P166 yaitu dalam kerja floating-point. PR133 dan PR166 berharga jauh lebih murah dari jenis Pentium yang sebanding, dan prosessor ini sangat terkenal pada mesin-mesin dengan harga yang murah. Pentium MMX (P55C)

Pentium-pentium P55C diperkenalkan 8 Januari 1997. MMX merupakan kumpulan perintah baru ( 57 integer baru, 4 jenis data baru dan 8 register 64 bit), yang menambah kemampuan CPU tersebut. Perintah-perintah MMX dirancang untuk program-program multimedia. Pemrogram dapat menggunakan perintahperintah ini dalam program-programnya. Hal ini akan memberikan perbaikan dalam menjalankan program. IDT Winchip
IDT merupakan perusahaan yang lebih kecil yang menghasilkan CPU seperti Pentium MMX dengan harga murah. WinChip C6 pertama IDT diperkenalkan pada Mei 1997. AMD K6
K6 AMD diluncurkan 2 April 1997 . Chip ini berunjuk kerja sedikit lebih baik dari Pentium MMX. Oleh karena itu termasuk dalam keluarga P6.
· Dilengkapi dengan 32+32 KB cache L1 dan MMX.
· Berisi 8.8 juta transistor.
K6 seperti halnya K5 kompatibel dengan Pentium. Maka, dapat diletakkan di Socket 7, pada motherboard Pentium umumnya, dan ini segera membuat K6 menjadi sangat terkenal. Cyrix 6×86MX (MII)
Cyrix juga mempunyai chip dengan unjuk kerja tinggi, berada diantara generasi ke- 5 dan ke-6. Jenis pertama didudukkan melawan chip Pentium MMX dari Intel. Jenis berikutnya dapat dibandingkan dengan K6. Prosessor kelompok P6 yang powerful dari Cyrix diumumkan sebagai “M2”. Diperkenalkan pada 30 Mei 1997 namanya menjadi 6×86MX. Kemudian diberi nama MII. Chip 6×86MX ini kompatibel dengan Pnetium MMX dan dipasangkan pada motherboard Socket 7 biasa, 6×86MX mempunyai 64 KB cache L1 internal. Cyrix juga memanfaatkan teknologi yang tidak ditemukan di dalam Pentium MMX. 6X86MX secara khusus dibandingkan dengan CPU generasi ke-6 lainnya (Pentium II dan Pro dan K6) karena tidak bekerja berdasar kernel RISC. 6X86MX menjalankan perintah CISC asli seperti Pentium MMX. 6X86MX mempunyai – seperti semua prosessor dary Cyrix – masalah yang berhubungan dengan unit FPU. Tetapi, jika hanya digunakan untuk aplikasi standart, hal ini bukan masalah. Masalah akan muncul jika memainkan game 3D. 6×86MX chip yang cukup powerful. Tetapi chip-chip ini tidak punya FPU dan MMX yang berunjuk kerja baik. Chip-chip ini tidak memasukkan teknologi 3DNow! AMD K6-2
Versi “model 8” berikutnya K6 mempunyai nama sandi “Chomper”. Prosessor ini pada 28 Mei 1998 dipasarkan sebagai K6-2, dan seperti versi model 7 K6 yang asli, dibuat dengan teknologi 0.25 mikron. Chip-chip ini bekerja hanya dengan 2.2 voltage. Chip ini berhasil menjadi saingan Pentium II Intel. K6-2 dibuat untuk bus front side (bus sistem) pada kecepatan 100 MHz dan motherboard Super 7. AMD membuat perusahaan lain seperti Via dan Alladin, membuat chip set baru untuk motherboard Socket 7 tradisional, setelah Intel tahu 1997 menghentikan platform tersebut. K6-2 juga diperbaiki dengan unjuk kerja MMX yang dua kali lebih baik dibandingkan dengan K6 yang awal. K6-2 mempunyai plug-in 3D baru (disebut 3DNow!) untuk unjuk kerja game yang lebih baik. Terdiri dari 21 perintah baru yang dapat digunakan oleh pengembang perangkat lunak untuk memberikan unjuk kerja 3D yang lebih baik.
Dukungan termasuk dalam DirectX 6.0 untuk Windows. DirectX merupakan multimedia API, untuk Windows. DirectX merupakan beberapa program yang dapat meningkatkan unjuk kerja multimedia di dalam semua program Windows. Multimedia 3DNow! tidak kompatibel dengan MMX, tetapi K6-2 mempunyai MMX sebaik 3DNow!. Cyrix dan IDT juga meluncurkan CPU dengan 3DNow!.
K6-2 memberi unjuk kerja sangat, sangat bagus. Anda dapat membandingkan prosessor ini dengan Pentium II. K6-2 350 MHz berunjuk kerja sangat mirip dengan Pentium II-350, tetapi dijual dengan lebih murah. Dan dapat menghemat lebih banyak sebab motherboard yang lebih murah. GENERASI 6 Pentium Pro
Pengembangan Pentium Pro dimulai 1991, di Oregon. Diperkenalkan pada 1 November, 1995 . Pentium Pro merupakan prosessor RISC murni, dioptimasi untuk pemrosesan 32 bit pada Windows NT atau OS/2. Fitur yang baru ialah bahwa cache L2 yang menjadi satu Chip raksasa, dengan chip empat persegi panjang dan Socket-8nya. Unit CPU dan cache L2 merupakan unit yang terpisah di dalam chip ini. Pentium II

Pentium Pro “Klamath” merupakan nama sandi prosessor puncak Intel. Prosessor ini mengakhiri seri Pentium Pro yang sebagian terdapat pengurangan dan sebagaian terdapat perbaikan.
Diperkenalkan 7 Mei 1997, Pentium II mempunyai fitur- fitur :
· CPU diletakkan bersama dengan 512 KB L2 di dalam sebuah modul SECC (Single Edge Contact Cartridge)
· Terhubung dengan motherboard menggunakan penghubung/konektor slot one dan bus P6 GTL+.
· Perintah-perintah MMX.
· Perbaikan menjalankan program 16 bit (menyenangkan bagi pengguna Windows 3.11)
· Penggandaan dan perbaikan cache L1 (16 KB + 16 KB).
· Kecepatan internal meningkat dari 233 MHz ke 300 MHz (versi berikutnya lebih tinggi).
· Cache L2 bekerja pada setengah kecepatan CPU.
Dengan rancangan yang baru, cache L2 mempunyai bus sendiri. Cache L2 bekerja pada setengah kecepatan CPU, seperti 133 MHz atau 150 MHz. Jelas merupakan sebuah kemunduran dari Pentium Pro, yang dapat bekerja pada 200 MHz antara CPU dan cache L2. Hal ini dijawab dengan cache L1. Dibawah ini terlihat perbandingan tersebut :
Pentium II telah tersedia dalam 233, 266, 300, 333,350, 400, 450, dan 500 MHz (kecepatan yang lebih tinggi segera muncul). Dengan chip set 8244BX dan i810 Pentium II mempunyai unjuk kerja yang baik sekali.
Pentium II berbentuk kotak plastik persegi empat besar, yang berisi CPU dan cache. Juga terdapat kontroler kecil (S824459AB) dan kipas pendingin dengan ukuran yang besar.
Awal 1998 Intel mempunyai masa yang sulit dengan Pentium Pro II yang agak mahal. Banyak pengguna membeli AMD K6-233M, yang menawarkan unjuk kerja sangat baik pada harga yang layak.
Maka Intel membuat merek CPU baru yang disebut Celeron. Prosesor ini sama dengan Pnetium II kecuali cache L2 yang telah dilepas. Prosessor ini dapat disebut Pentium II-SX. Pada 1998 Intel mengganti Pentium MMX-nya dengan Celeron pertama. Kemudian rancangannya diperbaiki. Cartridge Celeron sesuai dengan Slot 1 dan bekerja pda sistem bus 66 MHz. Clock internal bekerja pada 266 atau 300 MHz. Pentium-II Celeron A : Mendocino

technoportmedia.blogspot.com

Bagian yang menarik dari cartridge baru dengan 128 KB cache L2 di dalam CPU. Hal ini memberikan unjuk kerja yang sangat baik, karena cache L2 bekerja pada kecepatan CPU penuh. Celeron 300A merupakan sebuah chip dalam kartu :

Pentium-II Celeron PPGA : Socket 370

Socket 370 baru untuk Celeron. Prosessor 400 dan 366 MHz (1999) tersedia dalam plastic pin grid array (PPGA). Socket PGA370 terlihat seperti Socket 7 tradisional.yang mempunyai 370 pin. Pentium-II Xeon

Pada 26 Juali 1998 Intel mengenalkan cartridge Pentium II baru yang diberi nama Xeon. Ditujukan untuk server dan pemakai high-end. Xeon merupakan Pentium II degnan cartridge baru yang sesuai konektor baru yang disebut Slot two. Modul ini dua kal lebih tinggi dari Pentium II, tetapi ada perubahan dan perbaikan penting lain :
· Chip RAM cache L2 jenis baru: CSRAM (Custom SRAM), yang bekerja pada kecepatan CPU penuh.
· Ukuran cache L2 yang berbeda : 512, 1024, atau 2048 KB RAM L2.
· Memori RAM hingga 8 GB dapat di-cache.
· Hingga empat atau delapan Xeon dalam satu server.
· Mendukung server yang dicluster.
· Chip set baru 82440GX dan 82450NX.
Chip Xeon bekerja pada kecepatan clock CPU penuh. Dapat diperkirakan, bahwa akan mempunyai unjuk kerja yang sama seperti cache L1. Tetapi antarmuka dari L1 ke L2 bernilai beberapa tik clock pada awal tiap perpindahan, sehingga ada beberapa kelambatan. Tetapi jika data sudah dipindahkan, bekerja pada kecepatan clock penuh.

AMD K6-3

(http://www.m571.com)

AMD K6-3 merupakan model 9 dengan nama sandi “Sharptooth”, yang mungkin memiliki cache tiga tingkat :
· Sedikit perbaikan dibandingkan unit K6-2
· Cache L2 sebesar 258 KB satu chip
· Rancangan cache tiga tingkat
· Bus front side 133 MHz baru.
· Kecepatan clock 400 MHz dengan 450 MHz.
Kedua cache 64 KB L1 dan 256 KB L2 disatukan dengan chipnya. Cache pada die L2 ini bekerja pada kecepatan prosesor penuh seperti yang dilakukan pada Pentium Pro, dan seperti yang dilakukan pada Celeron A dan pada prosessor Xeon dari Intel.
Hal ini secara pasti akan banyak meningkatkan kecepatan K6 ! Karena K6-3 digunakan pada motherboard Super 7 dan ruang untuk cache tingkat berikutnya cache L3. Perancangan cache tiga tingkat dibuat untuk menggunakan motherboard yang sudah ada hingga 2 MB cache yang on-board. Ini seharusnya merupakan cache L2 (pada motherboard) yang digunakan sebagai cache tingkat tiga. Hal ini terjadi secara otomatis, dan semakin besar cache namapak akan banyak meningkatkan unjuk kerjanya ! Pentium III – Katmai

CPU P6 pertama dari Intel ialah Pentium Pro. Kemudian didapatkan PentiumII dalam pelbagai jenis. Dan yang terakhir adalah Pentium III. Maret 1999 Intel mengenalkan kumpulan MMX2 baru yang ditingkatkan untuk perintayh grafis (diantaranya 70 buah). Perintah ini disebut Katmai New Instructions (KNI) /Perintah Baru Katmai atau SSE. Perintah ini ditujukan untuk meningkatkan unjuk kerja game 3D – seperti teknologi 3DNow! AMD. Katmai memasukkan “double precision floating-point single instruction multiple data”/”floating point dengan ketelitian ganda satu perintah banyak data” (atau DPFS SIMD untuk singkatnya) yang bekerja dalam delapan register 128 bit.
KNI diperkenalkan pada Pentium III 500 MHz baru. Prosessor ini sangat mirip dengan Pentium II. Menggunakan Slot 1, dan hanya berbeda pada fitur baru seperti pemaikaian Katmai dan SSE.
Prosessor ini dipasangkan pada motherboard dengan chip set BX dan slot 1.
Prosesor ini mempunyai beberapa fitur :
· Nomer pengenal
· Register baru dan 70 perintah baru
Akhirnya kecepatan clock dinaikkan hingga 500 MHz dengan ruang untuk peningkatan lebih lanjut. Pentium III Xeon (dengan nama sandi Tanner) diperkenalkan 17 Maret 1999. Chip Xeon diperbarui dengan semua fitur baru dari Pentium III. Untuk memanfaatkannya Intel telah mengumumkan chip set Profusion.
Nomer pengenal PSN (Processor Serial Number), unik untuk tiap CPU, telah menyebabkan banyak pembicaraan masalah keamanan. Nomer ini bernilai 96 bit yang diprogram secara elektronik ke dalam tiap chiop. Sesungguhnya ini berarti inisiatif yang sangat bijaksana, yang dapat membuat perdagangan elektronik dan penyandian dalam Internet menjadi aman dan efektif. GENERASI 7 AMD K-7 Athlon

Processor AMD utama yang sangat menggemparkan Athlon (K7) diperkenalkan Agustus 1999. Tanggapan Intel (nama sandi Foster) tidak dapat diharapkan hingga akhir tahun 2000. Dalam bulan-bulan pertama, pasar menanggapi Athlon sangat positif. Nampaknya (seperti yang diharapkan) untuk mengungguli Pentium III pada frekuensi clock yang sama.
· Seperti modul pada Pentium II , yang rancangannya sepenuhnya milik AMD. Socket tersebut disebut Slot A.
· Kecepatan clock 600 MHz merupakan versi pertama.
· Cache L2 mencapai 8 MB (minimum 512 KB, tanpa tambahan TAG-RAM).
· Cache L1 128 KB.
· Berisi 22 juta transistor (Pentium III mempunyai 9.3 juta).
· Bus jenis baru
· Jenis bus sistem yang benar-benar baru, yang pada versi pertama akan bekerja pada 200 MHz. Peningkatan hingga 400 MHz diharapkan kemudian. Kecepatan RAM 200MHz merupakan dua kali lebih cepat daripada semua CPU Intel yang ada. Kecepatan yang tinggi ini akan memerlukan RAM cepat yang baru untuk memperoleh keuntungan penuh dari akibat ini.
· Bus backside yang bebas, yang menghubungkan cache L2. Disini kecepatan clock dapat menjadi ¼, 1/3, 2/3 atau sama dengan frekuensi CPU internal. Hal itu merupakan sistem yang sama seperti yang digunakan pada sistem P6 dimana kecepatan L2 bisa setengah (Celeron, Pentium II dan III) atau kecepatan CPU penuh (seperti Xeon).
· Pengkodean yang berat dan DPU
· Tiga pengkode perintah menerjemahkan perintah program RISCx86 ke perintah RISC yang efektif, ROP, dimana hingga 9 perintah dapat dijalankan secara sererntak. Uji coba pertama menunjukkan pengkodean 2.8 perintah CISC tiap putaran clock. Hal ini kira-kira 30% lebih baik dari Pentium II dan III.
· Dapat menangani dan menyusun kembali hingga 72 perintah (diluar ROP) secara serentak (Pentium III dapat melakukan 40, K6-2 hanya 24).
· Unjuk kerja FPU yang hebat dengan tiga perintah serentak dan satu GFLOP pada 500 floating point. Dua GFLOP dengan perintah MMX dan 3DNow! Hal itu sedikitnya sama dengan unjuk kerja Pentium III dengan memanfaatkan secara penuh Katmai. Mesin 3DNow! bahkan sudah diperbaiki dibandingkan pada K6-3.
· AMD tidak punya lisensi untuk menggunakan rancang bangun Slot 1, sehingga rangkaian logika kontroler datang dari Digital Equipment Corp. Disebut EV6 dan dirancang untuk CPU Alpha 21264. Perusahaan AMD merencanakan untuk mengembangkan chip set mereka sendiri, tetapi rancang bangunnya akan menjadi bebas royalti untuk digunakan. Hal ini menjadikan prosessor pertama AMD yang menggunakan motherboard dan chip set yang dirancang khusus oleh AMD sendiri.
· Penggunaan bus EV6 memberi banyak lebar band daripada Intel GTL+. Hal ini berarti bahwa Athlon mempunyai kemampuan untuk bekerja dengan jenis RAM baru seperti RDRAM. Juga penggunaan 128 KB cache L1 yang cukup berat. Cache L1 penting jika kecepatan clock meningkat dan 128 KB dua kali dari ukuran milik Pentium II.
· Athlon akan hadir dalam beberapa versi. Versi “paling lambat” mempunyai cache L2 yang bekerja sepertiga kecepatan CPU, dimana yang paling bagus akan bekerja pada kecepatan CPU penuh (seperti yang dilakukan oleh Xeon). Athlon akan memberi persainga n Intel dalam segala lapisan termasuk server, yang dapat dibandingkan dengan prosessor Xeon. Generasi ke 8 Intel Core 2 duo
Processor generasi ke 8 adalah Core 2 Duo yang di luncurkan pada juli 2007. Processor ini memakai microprocessor dengan arsitektur x86. Arsitektur tersebut oleh Intel dinamakan dengan Intel Core Microarchitecture, di mana arsitektur tersebut menggantikan arsitektur lama dari Intel yang disebut dengan NetBurst sejak tahun 2000 yang lalu. Penggunaan Core 2 ini juga menandai era processor Intel yang baru, di mana brand Intel Pentium yang sudah digunakan sejak tahun 1993 diganti menjadi Intel Core.
Pada desain kali ini Core 2 sangat berbeda dengan NetBurst. Pada NetBurst yang diaplikasikan dalam Pentium 4 dan Pentium D, Intel lebih mengedepankan clock speed yang sangat tinggi. Sedangkan pada arsitektur Core 2 yang baru tersebut, Intel lebih menekankan peningkatan dari fitur-fitur dari CPU tersebut, seperti cache size dan jumlah dari core yang ada dalam processor Core 2. Pihak Intel mengklaim, konsumsi daya dari arsitektur yang baru tersebut hanya memerlukan sangat sedikit daya jika dibandingkan dengan jajaran processor Pentium sebelumnya.
Processor Intel Core 2 mempunyai fitur antara lain EM64T, Virtualization Technology, Execute Disable Bit, dan SSE4. Sedangkan, teknologi terbaru yang diusung adalah LaGrande Technology, Enhanced SpeedStep Technology, dan Intel Active Management Technology (iAMT2).
Berikut adalah beberapa codenamed dari core processor yang terdapat pada produk processor Intel Core 2, tentunya codenamed tersebut mempunyai perbedaan antara satu dengan yang lainnya. CONROE

Core processor dari Intel Core 2 Duo yang pertama diberi kode nama Conroe. Processor ini dibangun dengan menggunakan teknologi 65 nm dan ditujukan untuk penggunaan desktop menggantikan jajaran Pentium 4 dan Pentium D. Bahkan pihak Intel mengklaim bahwa Conroe mempunyai performa 40% lebih baik dibandingkan dengan Pentium D yang tentunya sudah menggunakan dual core juga. Core 2 Duo hanya membutuhkan daya yang lebih kecil 40% dibandingkan dengan Pentium D untuk menghasilkan performa yang sudah disebutkan di atas.
Processor yang sudah menggunakan core Conroe diberi label dengan “E6×00”. Beberapa jenis Conroe yang sudah beredar di pasaran adalah tipe E6300 dengan clock speed sebesar1.86 GHz, tipe E6400 dengan clock speed sebesar 2.13 GHz, tipe E6600 dengan clock speed sebesar 2.4 GHz, dan tipe E6700 dengan clock speed sebesar 2.67 GHz. Untuk processor dengan tipe E6300 dan E6400 mempunyai Shared L2 Cache sebesar 2 MB, sedangkan tipe yang lainnya mempunyai L2 cache sebesar 4 MB. Jajaran dari processor ini memiliki FSB (Front Side BUS) sebesar 1066 MT/s (Megatransfer) dan daya yang dibutuhkan hanya sebesar 65 Watt TDP (Thermal Design Power).
Berdasarkan pengetesan yang ada dalam beberapa situs yang kami temukan, sampai dengan tulisan ini diturunkan processor dari keluarga Core 2 tersebut mampu menandingi musuh besarnya, yaitu AMD. Dan pada saat di-overclocking sampai sebesar 4 GHz sekalipun, processor dengan tipe E6600 dan E6700 masih mampu berkerja secara stabil walaupun multipliers yang dimiliki sangat terbatas. Hasil tersebut mematahkan anggapan dari komunitas overclocker yang menganggap bahwa processor buatan Intel tidak untuk di-overclocking. Faktanya dari beberapa processor yang dites oleh beberapa situs tersebut, Intel Core 2 Duo malah mampu mengungguli AMD yang sudah sekian lama menjadi “raja” dari jajaran processor yang digunakan untuk desktop terutama fitur 3D Now!-nya. CONROE XE

Core processor berikutnya adalah Conroe XE yang saat ini banyak menjadi bahan perbincangan. Conroe XE sendiri adalah core processor dari Intel Core 2 Extreme yang diluncurkan bersamaan dengan Intel Core 2 Duo pada 27 Juli 2006. Conroe XE mempunyai tenaga lebih dibandingkan dengan Conroe. Tipe pertama dan satusatunya yang dikeluarkan oleh Intel untuk jajaran processor Core 2 Extreme adalah X6800 dan sudah beredar di pasaran saat ini meskipun jumlahnya sangat terbatas.
Processor Intel Core 2 yang sudah memakai Intel Core 2 Extreme dengan core Conroe XE ini akan menggantikan posisi dari Processor Pentium 4 EE (Extreme Edition) dan Dual Core Extreme Edition. Core 2 Extreme mempunyai clock speed sebesar 2.93 GHz dan FSB sebesar 1066 MT/s. Keluarga dari Conroe XE memerlukan TDP hanya sebesar 75 sampai 80 Watt. Dalam keadaan full load temperature processor dari X6800 yang dihasilkan tidak akan melebihi 450C. Lain lagi jika fungsi SpeedStep-nya berada dalam keadaan aktif. Jika aktif, maka temperatur processor saat keadaan idle yang dihasilkan oleh X6800 hanya berkisar sekitar 250C. Cukup mengesankan, mengingat pada generasi sebelumnya processor Intel Pentium 4 Extreme Edition menghasilkan panas yang bisa dikatakan sangat tinggi.
Hampir sama seperti Core 2 Duo, Core 2 Extreme memiliki shared L2 cache sebesar 4 MB hanya saja perbedaan yang paling terlihat dari kedua Conroe tersebut adalah kecepatan dari masing-masing clock speednya saja. Sebenarnya untuk sebuah processor sekelas “Extreme Edition”, perbedaan seharusnya bisa lebih banyak lagi, bukan hanya didasarkan pada besar kecilnya clock speed-nya saja. Selain perbedaan clock speed tersebut, Core 2 Extreme mempunyai fitur untuk merubah multipliers sampai 11x (step) untuk mendapatkan hasil overclocking yang maksimal. Fitur-fitur unik lain yang disertakan juga pada Core 2 Extreme Edition kali ini adalah FSB yang lebih besar, L2 cache lebih besar, dan adanya L3 cache.
Intel Core 2 Extreme Edition dengan tipe X6800 mempunyai kinerja 36% lebih tinggi dibandingkan dengan AMD Athlon 64 FX-62. Core 2 Extreme Edition X6800 mampu dioverclock sampai 3.4 GHz hanya dengan menggunakan sebuah heatsink standar saja, kemampuan yang cukup luar biasa kami rasa karena dengan begitu Anda tidak membutuhkan dana tambahan untuk sebuah heatsink. AMD Athlon 64

Dirilis pada 23 September 2003,Athlon 64 merupakan processor produksi perdana AMD untuk keluarga CPU K8 yang ditujukan untuk pasar komputer desktopdan laptop. Secara bersamaan, AMD juga merilis Athlon 64 FX,versi lain dari Athlon 64 yang ditujukan untuk penggunaenthusiast.
Fitur utama dari arsitektur K8 adalah pengimplementasian teknologi 64-bit (AMD64). Walaupun beroperasi sebagai processor 64-bit,Athlon tetap mendukung aplikasi berbasis 8-bit, 16-bit, dan 32-bit. Selain itu, ada beberapa fitur dasar yang dimiliki arsitektur K8, seperti :

L1-cache sebesar 128KB, sedangkan kapasitas L2-cache bervariasi, antara lain 512KB atau 1MB, tergantung variannya.Memory controller terintegrasi pada processor sehingga berjalan dengan clockrate yang sama dengan clockrate processor. Akses data ke memory pun lebih “pendek” dibandingkan bila memory berada di “north bridge” sehingga dapat memperkecil latency secara segnifikan.Menggunakan teknologi Hyper Transport(HT) untuk menggantukan FSB tradisional dimana processor terhubung dengan komponen lainnya dengan menggunakan link dengan bandwith yang lebih tinggi, dan latency yang rendah.Dukungan untuk instruksi SSE2 dan mulai dari Arhlon 64 revisi core E3 (Venice), ditambahkan pula dukungan untuk instruksi SSE3.

Athlon 64 awalnya menggunakan proses pabrikasi 130 nm, kemudian beralih menggunakan proses pabrikasi 90 nm, dan 60 nm. Dukungan processor yang digunakan Athlon 64, yaitu :

“Socket 754”, menggunakan interface memori 64-bit (Single Channel), dan frekuensi Hyper Transport 800 MHz.“Socket 939”, menggunakan interface memory 128-bit (Dual Channel), dan frekuensi Hyper Transport 1000 MHz.“Socket AM2”, dimana untuk kali pertamanya mendukung penggunaan memory DDR2 SDRAN sehingga meningkatkan bandwith memory hingga 12,8 Gb/sec.

Sedangkan untuk Athlon 64 FX, selain menggunakan “Socket 939” dan “Socket AM2”, juga menggunakan “Socket 940” dan “Socket F”.
Processor pertama yang menggunakan arsitektur K8 adalah AMD Opteron. Processor ini dirilis pada 22 April 2003, dan merupaka processor kelas Server/workstation. AMD Opteron diproduksi dengan pilihan frekuensi 1400 MHz – 3000 MHz, menggunakan “Socket 939” dan “Socket 940”. AMD Opteron didesain dalam 3 versi, yaitu : Processor untuk system uni-processor, system dual-processor, dan system dengan 4 hingga 8 processor. Pentium 4 Prescott

Walaupun menggunakan nama Pentium 4, processor yang dirilis 1 Februari 2004 ini, arsitekturnya sudah mengalami perubahan dari arsitektur Pentium 4 sebelumnya. Processor ini diproduksi untuk memenuhi ambisi Intel mencapai frekuensi lebih tinggi dengan meningkatkan pipeline processor, dan menjadi salah satu processor yang haus akan daya.
Pentium 4 Prescott diproeduksi dalam dua versi, yang mendukung teknologi Hyper-Threading dengan FSB 800 MT/s, dan yang tidak mendukung teknologi Hyper-Threading dengan FSB 533 MT/s. Selain dukungan fitur-fitur dasar seperti “MMX”, “SSE” dan “SSE2” pada semua model Prescott, Intel juga menambahkan fitur “SSE3” dan kapasitas L2-cache menjadi 1024 KB, Untuk beberapa model dilengkapi dukungan teknologi 64-bit “Intel 64” (implementasi x86-64), dan dukungan untuk teknologi “XD bit” (implementasi NX bit). GENERASI KE-9 Intel Core 2

Keluarga Microprocessor Core 2 diperkenalkan pertama kali pada tanggal 27 Juli 2006, berbasis microarchitecture “Intel Core”. Diproduksi dalam beberapa versi, “Solo” (single-core/satu into, hanya tersedia dalam versi mobile), “Duo” (dual-core/dua inti), “Quad” (quad-core/empat inti), dan menyusul pada 2007, versi “Extreme” (Dua atau empat inti). Processor Core 2 Duo memiliki dua core dalam satidie. Sedangkan pada processor Core 2 Quad, Intel menggunakan teknologi Multi-Chip Module, dimana processor terdiri dari dua die, dan masing-masing die sana dengan sebuah Core 2 Duo.
Pada processor Core 2 tertanam 167 juta hingga 820 juta ransistor, menggunakan teknologi 65 nm dan 45 nm. Kapasitas L1-cache Core 2 sebesar 64 KB pada masing-masing core processor, sedangkan kapasitas L2-cache bervariasi antara 2 MB, hingga 12 MB (2 x 6 MB) dan FSB antara 533 MT/s hingga 1600 MT/s, tergantung modelnya.
Semua model processor Core 2 mendukung fitur “MMX”, “SSE”, “SSE2”, “SSE3”, “SSSE3”, “Enhanced Intel SpeedStep Technology”(EIST), “Intel 64” (implementasi x86-64) “XD bit” (Implementasi dari NX bit), serta “iAMT2” (Intel Active Management). Untuk beberapa model, Intel menambahkan dukungan fitur “Intel VT-x” (Intel Virtualization Technologi for x86), “TXT” (Trusted Execution Technology), dan “SSE4” (Penryn).
Walaupun processor Core 2 berjalan pada frekuensi yang lebih rendah dibandingkan dengan Pentium 4, namun dengan arsitekturnya yang lebih efisien membuat peforma Core 2 jauh lebih baik. Transisi Generasi ke-9

Intel Pentium D dirilis pada 25 Mei 2005, processor dua core yang kedua core-nya tidak berada dalam satu die. Processor ini memiliki dua die yang masing-masing berisi satu core. Processor ini berbasis mikro-arsitektur Intel NetBurst dan memiliki hampir semua fitur Prescott/Cedar Mill, plus beberapa fitur baru seperti “EIST”, “Intel 64”, “XD bit”, serta untuk beberapa model juga memiliki fitur “Intel VT-x). Secara keseluruhan, peningkatan peforma Pentium D tidak terlalu signifikan dibandingkan dengan Pentium 4,walaupun mengonsumsi daya yang lebih tinggi dibandingkan Pentium 4. Intel Pentium Dual-Core

Walaupun menggunakan nama Pentium, processor ini berbasis mikro-arsitektur “Intel Core”, sehingga memiliki fitur-fitur dasar microarchitecture “Intel Core”. Dukungan fitur “Intel VT-x” baru tersedia pada seri “Wolfdale-2M”, itupun hanya untuk beberapa model. Pilihan clockspeed yang tersedia antara 1,3 GHz hingga 2,8 Ghz dengan FSB 533 MHz, hingga 1066 MHz, serta kapasitas L2-cache 1MB-2MB.

DRAM

Dynamic random-access memory (DRAM) adalah jenis memori acak-akses yang menyimpan setiap bit data dalam terpisah kapasitor dalam suatu sirkuit terpadu . Kapasitor dapat berupa dibebankan atau habis; kedua negara diambil untuk mewakili dua nilai sedikit, secara konvensional disebut 0 dan 1. Karena kapasitor bocor, informasi yang akhirnya hilang kecuali kapasitor itu disegarkan secara berkala. Karena kebutuhan dalam penyegaran, itu adalah memori dinamis dibandingkan dengan SRAM dan memori statis lainnya.

Memori utama ("RAM") di komputer pribadi adalah Dynamic RAM (DRAM). Ini adalah RAM di laptop dan workstation komputer serta beberapa RAM video game konsol.

Keuntungan dari DRAM adalah kesederhanaan struktural: hanya satu transistor dan kapasitor yang diperlukan per bit, dibandingkan dengan empat atau enam transistor di SRAM. Hal ini memungkinkan DRAM untuk mencapai sangat tinggi kepadatan . Tidak seperti memori flash , DRAM adalah memori volatile (bdk. memori non-volatile ), karena kehilangan datanya cepat ketika daya dihilangkan. Transistor dan kapasitor yang digunakan sangat kecil; miliaran dapat muat pada satu chip memori.

Dynamic RAM adalah jenis RAM yang hanya menyimpan datanya jika terus diakses oleh logika khusus yang disebut sirkuit refresh. Ratusan kali per detik, sirkuit ini membaca isi setiap sel memori, apakah sel memori yang digunakan pada waktu itu oleh komputer atau tidak. Karena cara di mana sel-sel dibangun, tindakan membaca itu sendiri refresh isi memori. Jika hal ini tidak dilakukan secara teratur, maka DRAM akan kehilangan isinya, bahkan jika itu terus memiliki daya yang disediakan untuk itu. Tindakan menyegarkan sebabnya memori disebut dinamis.

Semua PC menggunakan DRAM untuk memori sistem utama mereka, bukan SRAM, meskipun DRAM lebih lambat dari SRAMs dan membutuhkan overhead dari sirkuit refresh. Ini mungkin tampak aneh untuk ingin membuat memori komputer dari sesuatu yang hanya bisa menampung nilai untuk sepersekian detik. Bahkan, DRAM keduanya lebih rumit dan lebih lambat dari SRAMs.

Alasan bahwa DRAM digunakan sederhana: mereka jauh lebih murah dan memakan banyak ruang kurang, biasanya 1/4 area silikon dari SRAMs atau kurang. Untuk membangun MB memori inti 64 dari SRAMs akan sangat mahal. Overhead dari rangkaian refresh ditoleransi untuk memungkinkan penggunaan jumlah besar murah, memori kompak. Sirkuit menyegarkan itu sendiri hampir tidak pernah masalah, bertahun-tahun menggunakan DRAM telah menyebabkan desain sirkuit ini menjadi semua tapi disempurnakan.

DRAM lebih kecil dan lebih murah dibandingkan SRAMs karena SRAMs terbuat dari empat sampai enam transistor (atau lebih) per bit, DRAM hanya menggunakan satu, ditambah kapasitor. Kapasitor, ketika energi, memegang muatan listrik jika sedikit mengandung muatan "1" atau tidak jika itu berisi "0". Transistor yang digunakan untuk membaca isi dari kapasitor. Masalah dengan kapasitor adalah bahwa mereka hanya memegang biaya untuk jangka waktu singkat, dan kemudian menghilang. Kapasitor ini sangat kecil, sehingga biaya mereka memudar terutama dengan cepat. Inilah sebabnya mengapa sirkuit refresh dibutuhkan: untuk membaca isi dari setiap sel dan menyegarkan mereka dengan "biaya" segar sebelum isi memudar dan hilang. Refreshing dilakukan dengan membaca setiap "baris" di baris chip memori satu per satu; proses membaca isi setiap kapasitor kembali menetapkan tuduhan itu. Untuk penjelasan tentang bagaimana "baris" dibaca, dan dengan demikian bagaimana refresh dicapai, lihat bagian ini menggambarkan akses memori .

DRAM yang diproduksi dengan menggunakan proses yang sama dengan bagaimana prosesor adalah: substrat silikon terukir dengan pola yang membuat transistor dan kapasitor (dan struktur pendukung) yang terdiri dari setiap bit. DRAM biaya jauh lebih sedikit dibandingkan prosesor karena merupakan serangkaian sederhana, struktur berulang, sehingga tidak ada kerumitan membuat satu chip dengan beberapa juta transistor individual berada. Lihat di sini untuk rincian tentang bagaimana prosesor yang diproduksi ; prinsip-prinsip untuk pembuatan DRAM serupa.

Ada berbagai jenis teknologi DRAM spesifik dan kecepatan yang mereka tersedia masuk ini telah berevolusi selama bertahun-tahun menggunakan DRAM untuk memori sistem, dan dibahas secara lebih rinci dalam bagian lain.

SDRAM

Seperti telah dibahas sebelumnya, bahwa SDRAM adalah kependekan dari Synchronous DRAM (Synchronous Dynamic Random Access Memory). SDRAM diperkenalkan pertama kali pada tahun 1996. SDRAM merupakan salah satu dari jenis memori komputer kategori solid state. Modul memori SDRAM banyak digunakan pada komputer jenis PC. Pada komputer yang menggunakan mikroprosesor produk Intel, SDRAM ini sering dipasangkan dengan Pentium MMX, Pentium Pro, Pentium II, Pentium III, Celeron, sebagian dengan Pentium 4. Sedangkan pada komputer yang menggunakan mikroprosesor produk AMD, SDRAM ini sering dipasangkan dengan AMD Athlon dan Duron.

SDRAM yang pertama kali diperkenalkan berkecepatan 66 MHz yang kemudian lebih dikenal dengan nama SDRAM PC-66. SDRAM PC-66 inilah yang sering dipasangkan dengan Pentium MMX, Pentium Pro dan Pentium II. Pada perkembangan selanjutnya diproduksi SDRAM berkecepatan 100 MHz yang lebih dikenal dengan nama SDRAM PC-100. Pada saat itu, SDRAM PC-100 banyak dipasangkan dengan komputer Pentium III dan AMD Athlon. Sampai akhirnya diproduksi SDRAM yang lebih cepat lagi, yaitu SDRAM berkecepatan 133 MHz yang lebih dikenal dengan nama SDRAM PC-133, sering dipasangkan dengan komputer berbasis Pentium 4 ataupun AMD Athlon dan Duron.
Popularitas SDRAM mulai menurun ketika muncul modul memori yang lebih baru, yaitu DDR SDRAM. Apalagi di pasaran, DDR SDRAM ini didukung dengan chipset yang stabil. Modul memori baru tersebut menggeser popularitas SDRAM.

* Organisasi DRAM *
Di dalam suatu chip memori terdapat lokasi yang secara fisik berfungsi sebagai tempat untuk menyimpan data, berupa sel-sel yang tersusun membentuk matriks (baris dan kolom). Setiap selnya terbentuk dari satu kapasitor dan satu transistor. Setiap sel (setiap unit penyimpan) mampu menyimpan satu bit data. Dengan demikian, data yang disimpan dalam unit penyimpan ini, secara unik juga membentuk susunan baris dan kolom. Sistem penyimpanan data di dalam sel-sel memori individual seperti ini terjadi pada setiap bank memori. Jika controller mengakses DRAM akan dilakukan dengan cara menentukan bank memori lebih dahulu, kemudian menentukan baris dan kolomnya, dan akhirnya data akan dibaca dari lokasi fisik sel-sel memori tadi. Pada DRAM modern, jumlah baris dan kolom sel (unit penyimpan data) tersebut dapat mencapai ribuan.
Dalam sebuah chip, data disimpan dalam bentuk bit pada setiap unit penyimpan. Jumlah unit penyimpan pada setiap chip bervariasi, ada yang 64 M (64 juta), 128 M (128 juta), atau mungkin lebih (?) dengan lebar data 4x, 8x, atau 16x. Jika sebuah chip berisi 64 M unit penyimpan dengan lebar data 4x, maka chip tersebut mampu menampung:

* SDRAM Latency *
CPU (prosesor) bertugas memproses data yang diperoleh dari memori. Oleh karena itu, sebelum CPU (prosesor) memproses data harus mengakses memori lebih dahulu untuk memperoleh data. Jika memori utama yang digunakan oleh komputer tersebut adalah SDRAM, maka prosesor harus mengakses SDRAM secara sempurna untuk memperoleh data. Namun, umumnya, CPU modern memiliki kecepatan yang lebih tinggi (lebih cepat) dibandingkan kecepatan SDRAM, sehingga prosesor harus menunggu beberapa saat untuk mendapatkan data dari SDRAM.
Lambatnya pengambilan data dari SDRAM dipengaruhi berbagai faktor, salah satunya adalah SDRAM latency, yaitu lama waktu penundaan (kelambatan) yang terjadi apabila komputer mengakses data dalam SDRAM. SDRAM latency berkaitan erat dan bahkan tak jarang turut memberikan sumbangan yang besar pada total memory latency (besarnya kelambatan memori secara keseluruhan) yang dapat mengakibatkan kemacetan pada sistem komputer.
Terdapat empat ukuran utama yang menentukan besarnya faktor kelambatan akses SDRAM (SDRAM latency), yaitu tCAS, tRCD, tRP, dan tRAS. Huruf ‘t’ kependekan dari time (lama waktu). a. tCAS (CAS Latency)

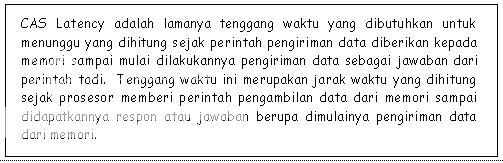

CAS kependekan dari Column Address Strobe atau kadang-kadang disebut juga kependekan dari Column Address Select. Kedua istilah ini mengacu pada kolom unit penyimpan data pada chip memori. tCAS menyatakan lama waktu (tenggang waktu) atau banyaknya siklus detak (clock cycle) yang diperlukan untuk mengakses kolom tertentu dari suatu blok data yang tersimpan di dalam SDRAM. Lama waktu ini dihitung sejak memory controller mengenali modul memori untuk mengakses sebuah kolom tertentu, sampai data dibaca dan diusung ke luar melalui pin. Lama waktu tCAS ini dikenal pula dengan sebutan CAS Latency atau tCL, atau CL.
Satuan lama waktu yang dipakai biasanya dinyatakan dengan banyaknya siklus detak yang diperlukan untuk mengakses kolom tersebut. Sehingga dapat pula dikatakan bahwa tCAS (CAS Latency) menggambarkan banyaknya siklus detak (clock cycle) yang diperlukan terhitung sejak permintaan pengiriman data pada lokasi memori hingga data tersebut kemudian ditransmisi oleh modul SDRAM tadi.

Data dalam bentuk bit yang diambil dari memori, diubah menjadi bentuk byte ketika dikirim ke interface prosesor. Proses pengubahan ini kadang-kadang terjadi pada modul memori, kadang-kadang juga terjadi pada chip prosesor.
Bila memilih salah satu dari dua buah atau lebih modul RAM yang memiliki clock speed (bus) yang sama, sebaiknya memilih yang nilai atau angka CAS Latency-nya rendah, karena RAM ini dapat mentransfer data lebih cepat. Semakin rendah nilai/angka CAS Latency-nya, semakin baik untuk dipilih.
Lantency, berpengaruh terhadap operasi instruksi memori, operasi baca/tulis, dan operasi lainnya. Jika nilai latency-nya besar, maka CPU (prosesor) akan menunggu kiriman data lebih lama. Pembandingan CAS Lantency SDRAM.
Agar lebih jelas, bagaimana CAS Lantency (CL) mempengaruhi cepat-lambatnya pengambilan data pada RAM, berikut ini disajikan ilustrasinya.
Misalkan terdapat dua modul SDRAM, yaitu SDRAM A dan SDRAM B, yang memiliki clock speed yang sama, yaitu 100 MHz. tetapi CAS Latency-nya berbeda. SDRAM A memiliki nilai CL=3, sedangkan SDRAM B memiliki nilai CL=4. Hal ini bermakna:
o SDRAM A memiliki waktu penundaan 3 siklus detak (clock cycle) untuk mendapatkan data bit pertama. Jika untuk setiap siklus detaknya membutuhkan waktu 10 ns, maka untuk mendapatkan data bit pertama, memerlukan waktu 3 x 10 ns = 30 ns.
o SDRAM B memiliki waktu penundaan 4 siklus detak (CL=4). Untuk setiap siklus detaknya membutuhkan waktu 10 ns, sehingga untuk mendapatkan bit pertama, memerlukan waktu 4 x 10 ns = 40 ns.
Tampak bahwa pengambilan data atau bit yang pertama dari SDRAM A, lebih cepat (memerlukan waktu yang lebih pendek) dari pada SDRAM B, karena nilai CL SDRAM A lebih kecil dibandingkan nilai CL SDRAM B.

Sebagai bahan perbandingan, berikut ini disajikan perhitungan bila kedua modul SDRAM mempunyai clock speed yang berbeda dengan nilai CL yang juga berbeda.
Misalkan SDRAM A memiliki clock speed 100 MHz dengan nilai CL=3, dan SDRAM B memiliki clock speed 133 MHz dengan nilai CL=4. Maka CAS Latency-nya dapat dihitung sebagai berikut:
o SDRAM A memiliki waktu penundaan 3 siklus detak (CL=3) untuk mendapatkan bit pertama. Setiap siklus detaknya memerlukan waktu 10 ns. Maka total lama waktu yang diperlukan untuk mendapatkan bit pertama, adalah 3 x 10 ns = 30 ns.
o SDRAM B memiliki waktu penundaan 4 siklus detak (CL=4). Setiap siklus detaknya membutuhkan waktu 7,5 ns, sehingga untuk mendapatkan bit pertama, memerlukan lama waktu 4 x 7,51 ns = 30,04 ns.
Bandingkanlah, lawa waktu SDRAM A dan SDRAM B untuk mendapatkan bit pertama dapat dikatakan sama (karena tipis sekali perbedaannya). Jika saja clock speed SDRAM B sedikit lebih tinggi, dapat dipastikan SDRAM B akan lebih cepat menstransmisi data dibandingkan SDRAM A.

Jelas bahwa besarnya CAS Latency berpengaruh terhadap cepat-lambatnya pengambilan data dari RAM, yaitu pada pengambilan bit pertama pada RAM. Bila kedua SDRAM mempunyai clock speed yang sama, memilih SDRAM yang nilai atau angka CAS Latency-nya lebih rendah, lebih menguntungkan karena pengambilan data dari RAM dapat berjalan lebih cepat. Namun, bila clock speed kedua SDRAM tersebut berbeda, memilih SDRAM yang clock speed-nya lebih tinggi mungkin akan lebih menguntungkan, walaupun nila CAS Latency-nya lebih besar. Sebab, waktu penundaan (CAS Latency) hanya terjadi pada pengambilan bit pertama, tidak terjadi pada bit kedua dan bit selanjutnya. Bila pengambilan data berlangsung beruntun lebih dari satu bit, maka SDRAM yang clock speednya lebih tinggi akan lebih cepat. Perhatikan contoh perhitungan berikut:
Misalkan terdapat dua modul SDRAM, yaitu SDRAM A dan SDRAM B. SDRAM A memiliki clock speed 100 MHz dengan CAS Latency (CL) = 3. SDRAM B memiliki clock speed 133 MHz dengan CAS Latency (CL) = 4. Keduanya akan mentransmisi 4 bit data secara beruntun.
o SDRAM A memiliki waktu penundaan 3 siklus detak (CL=3) untuk mendapatkan bit pertama. Setiap siklus detaknya memerlukan waktu 10 ns. Maka,
? lama waktu yang diperlukan untuk mendapatkan bit pertama, adalah 3 x 10 ns = 30 ns.
? lama waktu yang diperlukan untuk mendapatkan bit kedua sampai bit keempat, adalah 3 x 10 ns = 30 ns.
? Total lama waktu yang diperlukan untuk mendapatkan bit pertama sampai dengan keempat, adalah 30 ns + 30 ns = 60 ns
o SDRAM B memiliki waktu penundaan 4 siklus detak (CL=4) untuk mendapatkan bit pertama, Setiap siklus detaknya memerlukan waktu 7.51 ns. Maka,
? lama waktu yang diperlukan untuk mendapatkan bit pertama, adalah 4 x 7,51 ns = 30,04 ns.
? lama waktu yang diperlukan untuk mendapatkan bit kedua sampai bit keempat, adalah 3 x 7,51 ns = 22,53 ns.
? Total lama waktu yang diperlukan untuk mendapatkan bit pertama sampai dengan keempat, adalah 30,04 ns + 22,53 ns = 52,57 ns
Tampak bahwa untuk menyelesaikan pengambilan 4 bit data secara beruntun, SDRAM B lebih cepat dibandingkan SDRAM A, karena secara keseluruhan SDRAM B memerlukan waktu yang lebih pendek. Dengan kata lain dapat dikatakan bahwa SDRAM yang memiliki clock speed lebih tinggi, lebih baik dan secara keseluruhan tetap lebih cepat (walaupun memiliki nilai CAS Latency yang lebih tinggi) dibandingkan SDRAM yang clock speed-nya lebih rendah dengan CAS Latency yang rendah juga.
Patut dicatat bahwa SDRAM yang kecepatannya tinggi dapat diinstall-kan pada sistem komputer yang kecepatannya lebih rendah. Namun, kecepatan SDRAM tersebut akan menurun dengan sendirinya disesuaikan dengan kecepatan sistem komputer tadi. Misalnya, SDRAM berkecepatan 133 MHz dapat dipasangkan pada sistem komputer yang kecepatan bus memorinya 100 MHz, tetapi SDRAM tadi akan berjalan pada kecepatan 100 MHz, tidak lagi berjalan pada kecepatan 133 MHz. Dengan demikian, pemasangan RAM yang berkecepatan tinggi pada sistem komputer yang bus memorinya lebih rendah tidak akan meningkatkan performa atau kinerja komputer. b. tRAS
RAS kependekan dari Row Address Strobe. tRAS menyatakan banyaknya siklus detak (clock cycle) minimum yang diperlukan untuk mengakses baris tertentu dari sekelompok data di dalam RAM merupakan total waktu yang diperlukan antara kondisi ‘aktif’ dengan kondisi ‘precharge. tRAS ini dikenal pula dengan sebutan Active to Precharge Delay. c. tRCD (RAS to CAS Delay)
Selengkapnya, RCD kependekan dari Row address to Column address Delay. tRCD menyatakan banyaknya siklus detak (clock cycle) yang diperlukan antara RAS dan CAS. Hal ini menggambarkan banyaknya waktu yang diperlukan sejak komputer menentukan baris dan kolom dari suatu blok memori hingga proses pembacaan atau penulisan yang sebenarnya pada lokasi tersebut. d. tRP (RAS Precharge)
tRP kependekan dari Row Precharge time. tRP menyatakan banyaknya siklus detak (clock cycle) yang diperlukan untuk mengakhiri akses suatu baris data dari suatu memori, sampai membuka akses baris data berikutnya pada memori tadi. Dengan kata lain, tRP ini menggambarkan banyaknya tenggang waktu antara perintah ‘precharge’ dengan perintah ‘aktif’. Perintah ‘precharge’ adalah perintah tanda ditutupnya siklus akses yang baru saja dilakukan (pada memori), dan perintah ‘aktif’ adalah tanda dimulainya siklus pembacaan atau penulisan baru.

* Notasi SDRAM Latency *
Dalam prakteknya, untuk mengetahui ukuran kelambatan akses data pada SDRAM (SDRAM Latency), biasanya diwujudkan dalam bentuk penulisan empat deretan angka integer. Antara angka satu dengan lainnya dipisahkan oleh tanda atau garis penghubung (tanda ‘?‘). Deretan angka ini menggambarkan seberapa besar nilai kelambatan SDRAM. Deretan angka tersebut biasanya berturut-turut mengnyatakan besarnya nilai tCAS-tRCD-tRP-tRAS. Misalnya, 2-2-3-6 atau 3-3-4-7 atau 4-5-6-12. Setiap perusahaan produsen RAM umumnya mencantumkan nilai latency RAM produksinya.
Jika deretan angka atau nilai latency tadi adalah 2.4-3-3-7, maka bermakna nilai tCAS=2.4, tRCD=3, tRP=3, dan tRAS= 7. Nilai tCAS=2.4 bermakna bahwa nilai latency-nya adalah .4, sedangkan angka 2 menggambarkan tipe RAM tersebut, yaitu tipe DDR (Double Data Rate) RAM.
Kadang-kadang pengguna komputer ingin mengatur nilai latency SDRAM secara manual ketika SDRAM tersebut sudah terpasang pada sistem hardware komputer. Pengaturan secara manual nilai latency RAM dapat dilakukan pada BIOS, karena pada BIOS suatu PC seringkali disediakan menu pengaturan nilai latency suatu RAM. Para pengguna komputer dapat melakukan pengaturan sendiri melalui fasilitas yang tersedia pada BIOS tersebut dalam upaya untuk meningkatkan performa dan stabilitas komputer.
Pengaturan secara manual ini harus dilakukan dengan benar, sebab bila salah dalam menuliskan nilai latencynya, misalnya angkanya terlalu rendah (lebih rendah) dari nilai sebenarnya, dapat mengakibatkan sistem komputer menjadi crash atau gagal melakukan booting. Perlu diketahui bahwa penulisan nilai latency yang angkanya lebih rendah dari nilai sebenarnya, berarti melakukan tindakan overclocking pada SDRAM yang sedang digunakan. Untungnya, pada saat ini, sebagian besar komputer telah dilengkapi fitur pengaturan RAM timing (angka latency) secara otomatis yang didasarkan pada Serial Presence Detect (SPD) ROM yang terdapat di dalam RAM yang mengandung keempat nilai timing tadi yang telah ditentukan oleh pabrik pembuat RAM. Dengan demikian, para pengguna komputer tidak perlu khawatir dan tidak lagi disibukkan oleh pengaturan nilai latency secara manual.

RDRAM

RDRAM (Rambus Dynamic RAM) – Type RAM yg pertamakali dibuat tahun 1999. RDRAM merupakan RAM yg menggunakan teknologi baru yg dikembangkan oleh perusahaan bernama Rambus. RDRAM mempunyai kemampuan bandwidth yg menyamai kebutuhan bandwidth pada processor Intel Pentium 4. Teknologi Dual Channel pertamakali diperkenalkan oleh RDRAM. Berbeda dengan yg lain RDRAM mempunyai tipe pengolahan Serial, dibanding SDRAM & DDR yg mengolah secara Paralel. Karakteristik teknis dari RDRAM adalah 184-pin, 2.5V & FSB 800, 1.066 dengan aristektur 16-bit (2 byte). Saat ini semua tipe RDRAM tidak digunakan lagi pada komputer karena harganya yg terlalu mahal dan performance-nya sudah dapat disamai oleh DDR/DDR2. Tipe-tipe RDRAM : RDRAM 64, 128, 256, 512MB PC800/1.066 MHz.

SRAM

Ialah Static Random Access Memory. Statik menandakan bahwa memori memegang isinya selama listrik tetap berjalan, tidak seperti RAM dinamik (DRAM) yang membutuhkan untuk disegarkan secara periodik. Hal ini dikarenakan SRAM didesain menggunakan transistor tanpa kapasitor. Tidak adanya kapasitor membuat tidak ada daya yang bocor sehingga SRAM tidak membutuhkan refresh periodik. SRAM juga didesain menggunakan desain cluster enam transistor untuk menyimpan setiap bit informasi.
Desain ini membuat SRAM lebih mahal tapi juga lebih cepat jika dibandingkan dengan DRAM. Secara fisik chip, biaya pemanufakturan chip SRAM kira kira tiga puluh kali lebih besar dan lebih mahal daripada DRAM. Tetapi SRAM tidak boleh dibingungkan dengan memori baca-saja dan memori flash, karena ia merupakan memori volatil dan memegang data hanya bila listrik terus diberikan. Akses acak menandakan bahwa lokasi dalam memori dapat diakses, dibaca atau ditulis dalam waktu yang tetap tidak memperdulikan lokasi alamat data tersebut dalam memori. Chip SRAM lazimnya digunakan sebagai chace memori , hal ini terutama dikarenakan kecepatannya. Saat ini SRAM dapat diperoleh dengan waktu akses dua nano detik atau kurang , kira kira mampu mengimbangi kecepatan processor 500 MHz atau lebih.

Jenis SRAM

Untuk pembahasan ini jenis SRAM dibedakan berdasarkan jenis transistor dan fungsinya.
Jenis SRAM berdasarkan jenis transistor
bipolar (sekarang tidak banyak digunakan: mengonsumsi banyak listrik namun sangat cepat).
CMOS (jenis paling umum).
Jenis SRAM berdasarkan fungsinya
Asynchronous.
Synchronous.

Aji Prasetiyo

Berbagi Informasi Teknologi

0 komentar:

AJI PRASETIYO

Blogger+

My Teacher :

Pak Fajar Subhiyanto

Daftar Teman :

Agus Iryanto

Moh Aqil Hariri

Rheina Apriliana

Rani Aryanti

Rhamadhan Aji Rakasiwi

Rusnato

Ria Fifi Dahliana

Cari Blog Ini
